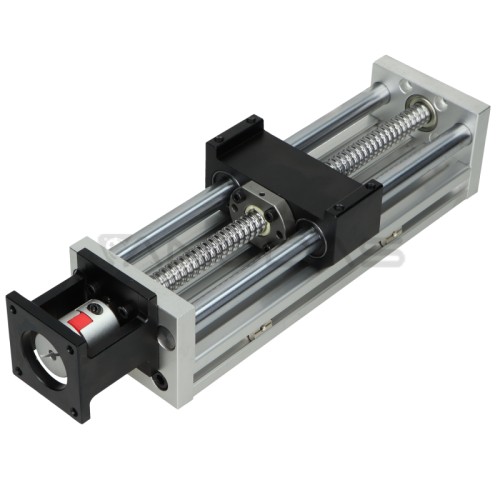

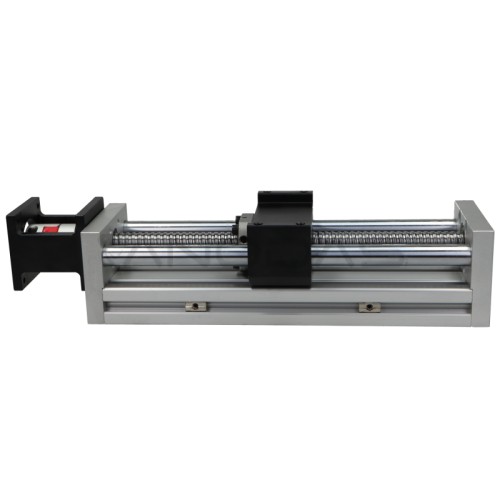

YR-GZS90K SFU1605 linijinis modulis 100mm eiga

Gamintojas: Wagney
Prekės kodas: MX-IW-YR-GZS90K-100
Prieinamumas: Laikinai Neturime
152.50€
Be mokesčių: 126.03€

Paruošti linijiniai moduliai yra puikus sprendimas tiesiniam tiekimui įgyvendinti. Mūsų siūlomi moduliai pasižymi dideliu +/- 0,03 mm padėties nustatymo tikslumu. Didžiausias leistinas sraigto sukimosi greitis yra iki 3000 aps./min., o tai suteikia maksimalų linijinį padavimo greitį iki 15 m/min.

Ant linijinių velenų pagaminti moduliai pasižymi žema kaina ir aukšta kokybe. Modulio struktūra paremta tikslia aliuminio plokšte. Už linijinį tiekimą atsakingi du tikslūs 16 mm skersmens velenai. Vežimėlis juda ant dviejų LM16UU guolių.

Pavara perduodama per 16 mm skersmens ir 5 mm žingsnio rutulinį varžtą. Varžtas yra paremtas ant dvigubo guolio pavaros pusėje – žingsninio variklio ir vieno guolio atraminėje pusėje.

Stalas pritaikytas montuoti žingsninį, servo-žingsnio variklį arba servo pavarą su NEMA23 standartiniu flanšu, t.y 57x57mm.

Dažniausias linijinių modulių pritaikymas yra plazminio pjovimo staklių ir lengvųjų frezavimo braižytuvų Z ašys. Kitos programos apima: tiekimo modulius gamybos linijose, pjūklų buferius ir daugelį kitų pritaikymų, kuriems reikalingas greitas ir tikslus linijinis judėjimas.

Naudodami linijinę lentelę ir kelis paprastus automatikos elementus, galime sukurti visiškai autonominį buferį, išdėstytą iš jutiklinio skydelio – pateikiame nemokamą programą.


Eigos ilgis (A): 200 mm
Maksimalus slankiojimo ilgis: 100 mm
Veleno skersmuo: 6.35 mm
Maksimalus slankiojimo greitis: 250 mm/s
Flanšo dydis: NEMA23
Rastras: 5 mm
Tikslumas: ±0.03 mm
Guolių tipas: Ø162 LM16UU2
Veleno tipas: Ø16-C7
Maksimalus horizontalus krūvis: 30 N
Maksimalus vertikalus krūvis: 30 N
