USB – RS232/TTL/UART konverteris – 3.3V/5V išvestis – CP2102 – Arduino

Prekės kodas: AN0507
Prieinamumas: Parduotuvėje Vilniuje YRA
Parduotuvėje Kaune YRA
Centriniame sandėlyje YRA
8.50€
Be mokesčių: 7.02€

Kiekis

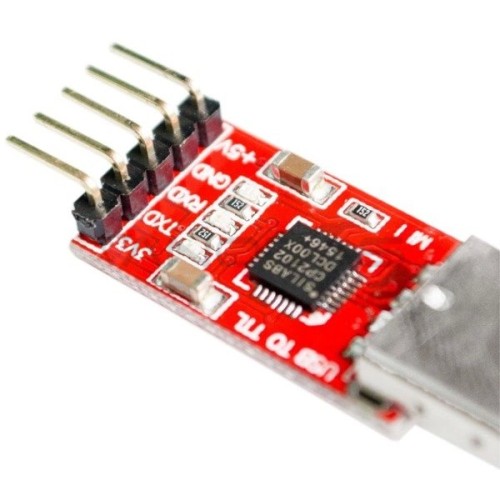

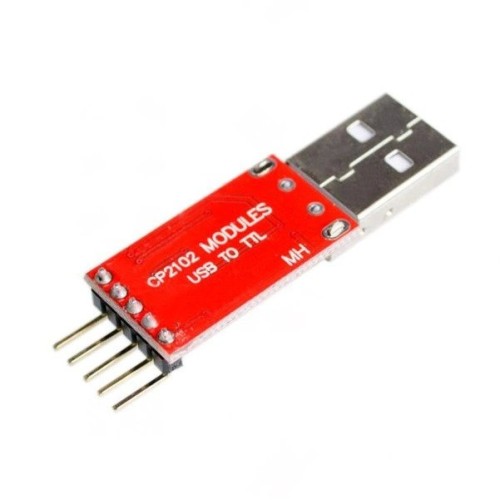

Modulis sukurtas CP2102 sistemos pagrindu, veikia su 3.3 ir 5V įrenginiais. Konverteris naudojamas tose vietose, kur komunikacijai naudojamas nuoseklusis prievadas, tai yra GPS, GSM, Arduino sistemos, maršrutizatoriai, dekoderiai ir kt.


Specifikacijos:

  • Lustas: CP2102
  • Jungtis: USB A
  • Signalai išvesti į aukso kaiščio jungtį: TX, RX, DTR, CTS, GND, VCC
  • LED, rodantis maitinimo šaltinį į sistemą.
  • Šviesos diodas, rodantis TX duomenų siuntimą
  • Šviesos diodas, rodantis RX duomenų priėmimą
  • Išėjimo įtampa ant VCC kaiščio: 5V
  • Loginis RX, TX, DTR signalų lygis - 3.3V / sistema toleruoja 5V, todėl galima tiesiogiai prijungti, pavyzdžiui, prie tokių sistemų kaip ARDUINO /

Konverterio naudojimo su Arduino ir panašiomis sistemomis procedūra

Jei norite naudoti konverterį programai įkelti į Arduino ar panašias sistemas, iš karto po kompiliavimo (ir įkėlimo pradžioje) turite iš naujo paleisti visą išorinę sistemą (reset mygtukas ant Arduino PCB). Taip apibrėžiama programavimo seka, jei mikrovaldiklis nepaleidžiamas iš naujo, programa gali būti neįkelta.

Rinkinyje:

  • USB – RS232/TTL/UART keitiklis
