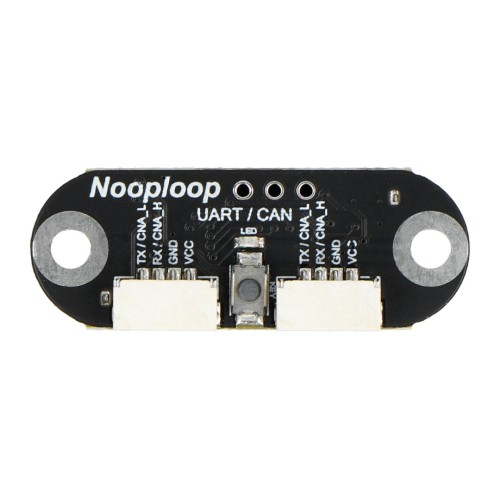

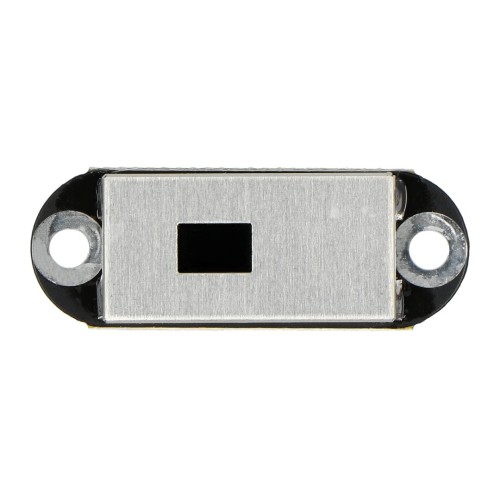

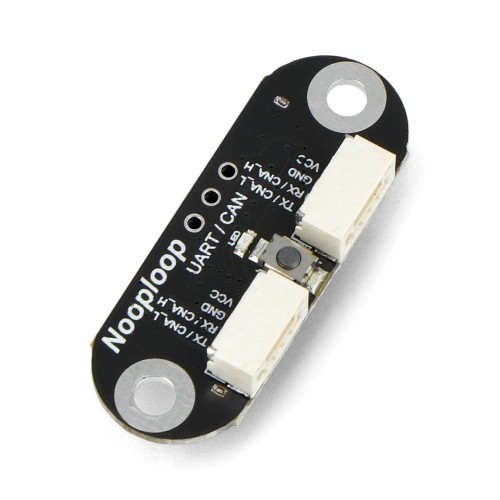

TOF lazerinis atstumo jutiklis - 5m - UART/CAN - Waveshare 18301

Gamintojas: Waveshare
Prekės kodas: AN-22019
Prieinamumas: Laikinai Neturime
29.20€
Be mokesčių: 24.13€

Lazerinis jutiklis, kuriam matuoti naudojama ToF (Time of Flight) technologija. Jo matavimo diapazonas yra nuo 0,01 m iki 5 m, o tikslumas - 1,5 cm. Matavimo skiriamoji geba - 1 mm. Jutiklis su mikrovaldikliu sąveikauja per UART arba CAN nuosekliąją sąsają. Jis maitinamas nuo 3,7 V iki 5,2 V įtampa. Jutiklius galima jungti į kaskadą.

Specifikacijos:

  • Matavimo diapazonas:
    • trumpasis diapazonas: 0,012 m iki 2,16 m
    • vidutinis diapazonas: nuo 0,012 m iki 3,6 m
    • didelis diapazonas: nuo 0,01 m iki 5 m
  • Tipinis matavimo tikslumas:
    • trumpasis diapazonas: ± 1 cm, nuokrypis < 0,3 cm
    • vidutinis diapazonas: ± 1 cm, nuokrypis < 1,5 cm
    • didelis diapazonas: ± 1,5 cm
      • nuokrypis < 0,5 cm nuo 0,01 m iki 3 m
      • nuokrypis < 8 cm nuo 3 m iki 5 m
  • Skiriamoji geba: 1 mm
  • Maitinimas: nuo 3,7 V iki 5,2 V
  • Komunikacija:
    • UART (3,3 V TTL signalas)
    • CAN (abu prievadai vienu metu gali būti naudojami kaip CAN)
  • Matymo kampas (FoV): Nuo 15° iki 27° (reguliuojamas)
  • Perdavimo greitis:
    • UART: nuo 115200 bps iki 3000000 bps (numatytasis 921600 bps)
    • CAN: nuo 100000 bps iki 3000000 bps (pagal nutylėjimą 100000 bps)
  • Kaskadinis perdavimas:
    • UART: iki 8 kaskadų
    • CAN: iki 7 kaskadų
  • Atsparumas aplinkos šviesai: mažas atsparumas, tik patalpose
  • Energijos suvartojimas: 290 mW (aktyvi UART išvestis, ilgo nuotolio režimas, 5 V maitinimo šaltinis, 58 mA srovė)
  • Darbinė temperatūra: nuo -10 °C iki 60 °C
  • Matmenys: 35,58 x 12 x 8,05 mm
  • Svoris: 2,7 g

Komplekte:

  • TOF lazerinis atstumo jutiklis - 5m - UART/CAN - Waveshare 18301
  • Laidas su dviem kištukais 4 kontaktų GH1.25
  • 4 kontaktų GH1.25 laidas - lizdo laidai
