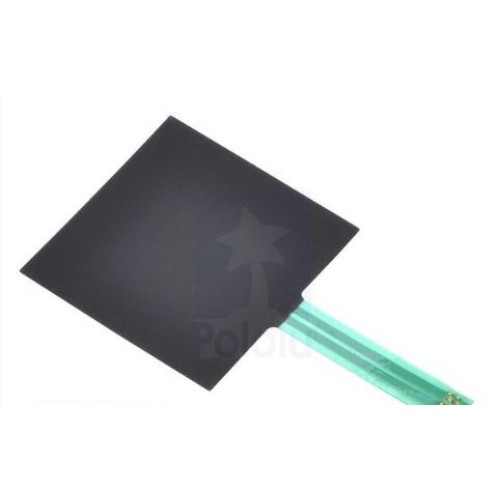

Spaudimo jėgos jutiklis - kvadratinis 38mm

Prekės kodas: AN-01040
Prieinamumas: Prekių pristatymas 4-6 d.d.
Planuojama gavimo data po užsakymo: 2025-05-16
24.70€
Be mokesčių: 20.41€

Kiekis

Jėgos jutiklis, optimizuotas matuoti žmogaus prisilietimo jėgą. Sukurtas naudoti visur, kur reikalinga žmogaus ir roboto interakcija saugiam jų darbui kartu. Tiksliausiai matuojama jėga nuo 0,2 iki 20N (nuo keliolikos gramų iki poros kilogramų). Gamintojo bandymuose nustatyta, kad galima išmatuota ir didesnę jėgą, jie tą atliko stipriai prispaudę prietaisą visu kūno svoriu, tačiau matavimų tikslumas stipriai sumažėjo. Jutiklio varža mažėja keičiantis prispaudimo jėgai. Jėgos jutikliai (angl. Load-cell) veikia matuodami jutiklio varžos pokytį dėl metalo deformacijos. Gamintojo bandymuose ji keitėsi nuo 1 MOmo neuždėjus jokios papildomos apkrovos, 50 kOmų ant jutiklio uždėjus 20g svorį ir nukrito iki 200 Omų prispaudus jutiklį visu kūno svoriu. Kaip matoma, keičiantis prispaudimo jėgai, mažėja jutiklio varža. Pats jutiklis yra lankstus, lengvas ir ypač plonas. Jo jungtys iškart paruoštos įdėti į standartines maketavimo plokštes, todėl norint juo naudotis nereikės jokio litavimo.

Techniniai duomenys:

●    Matavimo tikslumas: ±25%
●    Išoriniai matmenys: 43,7 x 43,7 x 0,5mm
●    Svoris: 1,2 g
●    Skirtas matuoti jėgą nuo 0,2 iki 20N (nuo keliolikos gramų iki poros kilogramų), tačiau gali išmatuoti ir viso žmogaus kūno svorį
●    Atitinka RoHS standartą
●    Išėjimo signalo tipas: analoginis
●    Vidinė varža: 1 MOmas

Nuorodos ir pritaikymas:

●    Roboto valdymas lietimu
●    Roboto griebtuvas, jaučiantis suspaudimo jėgą
●    Apkrovos matavimas

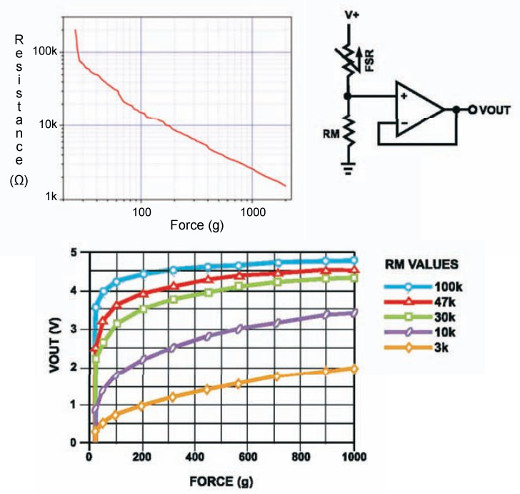

●    Jėgos ir varžos logaritminė kreivė
●    Sujungimo pavyzdys
