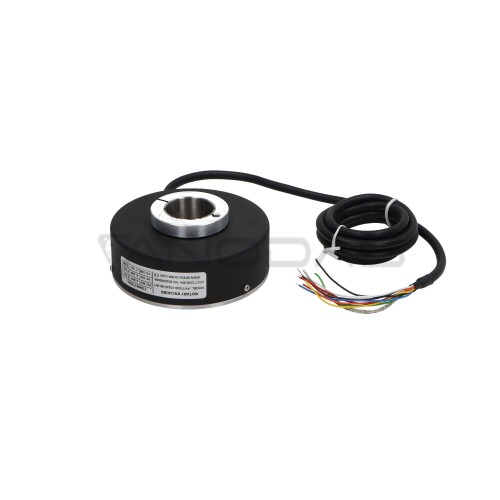

Prieauginis rotacinis enkoderis PKT1030-1024Z-G5-30T, 1024 imp/ap., 5-30 VDC, fi100 mm, skylė 30 mm, linijos tvarkyklė
Prekės kodas: MX-IW-PKT1030-1024Z-30T
Prieinamumas: Prekių pristatymas 6-11 d.d.
Planuojama gavimo data po užsakymo: 2025-07-21
Be mokesčių: 111.07€
Kodavimo įrenginys yra įrenginys, kuris sukimosi judesius paverčia impulsų seka. Viduje sumontuota tiksli optinė sistema. Koderio naudojimas leidžia išmatuoti apsisukimų skaičių, sukimosi greitį, atstumą, pagreitį ir sukimosi kryptį.
Labai paplitęs enkoderio panaudojimas yra jo prijungimas prie varžto arba matavimo volelio, kuris leidžia išmatuoti linijinių elementų poslinkį. pvz., perjungimo atstumas arba perjungimo greitis. Kodavimo įrenginiai taip pat randami sumontuoti ant servo variklių. PKT serijos kodavimo įrenginiai skirti pramoniniam naudojimui su sunkiomis mašinomis. Jie tinka tiesiogiai ant jų sumontuotų velenų padėčiai nuskaityti. Jie puikiai tinka naudoti kaip suklio kodavimo įtaisus, pvz., tekinimo staklėms.
Kodavimo įrenginiai labai dažnai naudojami pramoninėje automatikoje tam tikroms veikloms automatizuoti, žinoma, kartu su atitinkamu valdikliu.
PKT1030 serijos kodavimo įrenginiai su LINE DRIVER išėjimu turi 30 mm skersmens angą ašiai. Kodavimo įrenginiai turi kanalus A, /A, B, /B ir papildomus kanalus Z, /Z, leidžiančius nustatyti kodavimo įrenginio atskaitos padėtį. Platus maitinimo įtampų asortimentas nuo 5 V iki 30 V ir linijos tvarkyklės išėjimas leidžia naudoti kodavimo įrenginį daugelyje įrenginių ir labai paprastą prijungimą. 1,8 m ilgio jungiamasis kabelis, vedantis iš korpuso šono, turi ekraną, kuris apsaugo iš kodavimo įrenginio gaunamus signalus nuo trukdžių. Koderis gali veikti sukimosi greičiu iki 6000 aps./min., maksimalus išėjime generuojamo signalo dažnis – 100 kHz. Darbinės temperatūros diapazonas -10 laipsnių C iki +70 laipsnių C.
Kodavimo kaiščiai:RAUDONA - VCC maitinimo šaltinis 5V - 30V DC
JUODAS - GND įžeminimas
BALTAS – A kanalas
MĖLYNA - kanalas /A
ŽALIA – B kanalas
ORANŽINĖ – kanalas /B
GELTONAS – Z kanalas
RUDA – kanalas /Z
SCREEN - ekranuojanti pynė
Tipas: prieauginis
Veleno skersmuo: 30 mm
Darbinė įtampa: 5-30V DC
Darbinė temperatūra °C: nuo -10 iki 70
Išvesties tipas: Push-Pull/Line Driver
Kabelio ilgis: 1,8m
Skiriamoji geba: 1024 imp/ap
Velenas: per
Kanalai: ABZ+/ABZ
Korpuso skersmuo: 100 mm
