PCIe-TO-SATA-4P - 4 kanalų PCIe išplėtimas - SATA 3.0 - Waveshare 22247

Gamintojas: Waveshare
Prekės kodas: AN-22144
Prieinamumas: Prekių pristatymas 4-6 d.d.
Planuojama gavimo data po užsakymo: 2025-05-09
27.24€ 33.90€
Be mokesčių: 22.51€

Kiekis

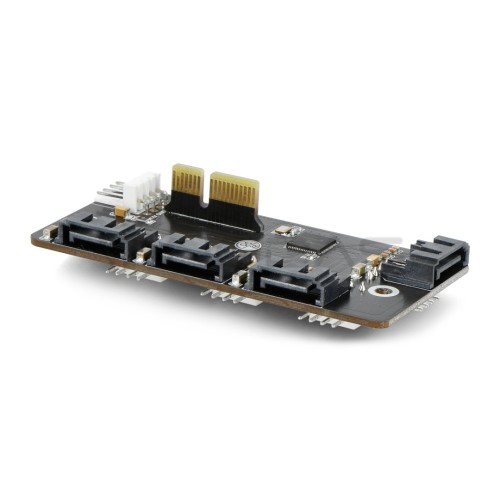

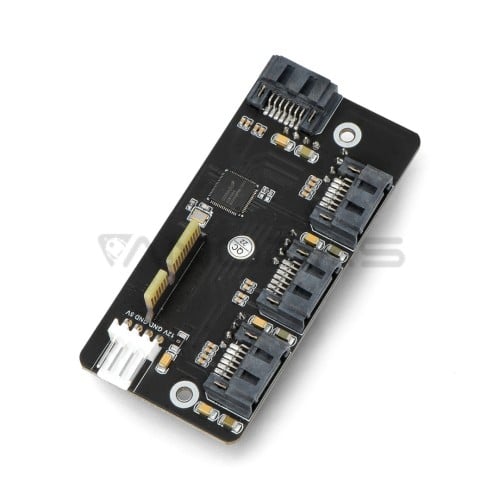

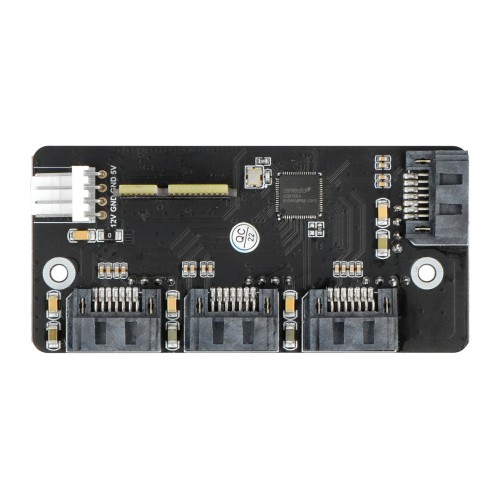

Waveshare konverteris su įmontuotu Xiangshuo ASMedia ASM1064 lustu. Skirtas naudoti su Raspberry Pi Compute Module CM4. Leidžia išplėsti modulio funkcionalumą per vieną PCle Gen3 prievadą ir keturias SATA 3.0 jungtis. Duomenų perdavimo sparta kiekvienu kanalu yra iki 6 Gb/s. Modulį galima maitinti iš PCIe 12 V sąsajos arba per išorinę 5 V / 12 V maitinimo jungtį.

Pagrindinės savybės:
  • Suderinamas su Raspberry Pi Compute Module 4
  • Palaiko 1 juostos PCI Express
  • Keturi energijos taupymo režimai L0s / L1 / L23 / L3
  • Palaikomas didelio energijos taupymo režimas L1 būsenos pogrupyje
  • Palaiko SRIS, AER, LTR
  • Palaikomas SATA šviesos diodas
  • Palaiko NCQ ir AHCI SPEC 1.4
  • Įrengti keturi SATA Gen3 (6 Gb/s) prievadai
  • Palaiko perjungimą pagal prievadų daugiklio komandas
  • Palaikomas SATA dalinis / ramybės būsenos maitinimo valdymas
  • Modulis nepalaiko M.2 sąsajos
  • Įrengtas Xiangshuo ASMedia ASM1064 lustas
  • Maitinamas 12 V per PCIe arba 5 V arba 12 V per išorinę nuolatinės srovės jungtį
Specifikacijos:
  • Modulio tipas: konverteris
  • Konverterio tipas: PCIe - SATA 3.0
  • Kanalų skaičius: 4
  • Perdavimo greitis: 6 Gb/s
  • Įmontuotas valdiklis: ASM1064 valdiklis
  • SRIS, AER, LTR palaikymas
  • Plokštės matmenys: 82 x 39 mm
Komplekte:
  • PCIe-TO-SATA-4P - 4 kanalų PCIe išplėtimas - SATA 3.0 - 1 vnt
  • SATA jungiamasis laidas - 1 vnt
  • Montavimo elementų rinkinys
    • varžtai - 2 vnt
    • tarpikliai - 2 vnt
