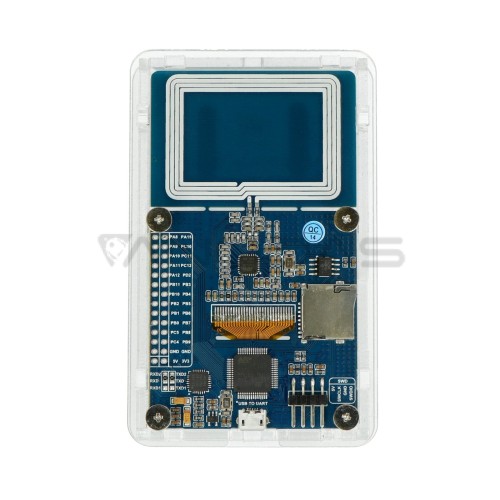

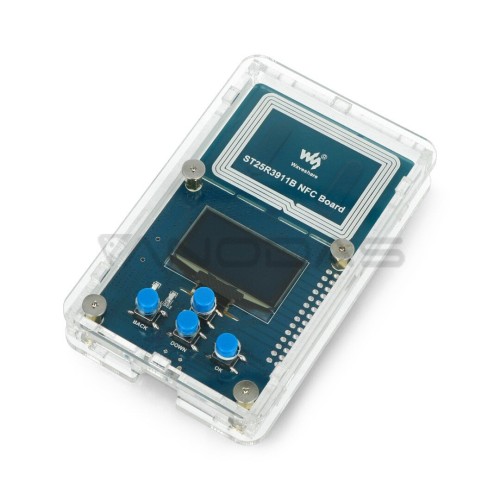

NFC kūrimo rinkinys, STM32 ST25R3911, Waveshare 17623

NFC kūrimo rinkinys, pagrįstas STM32 ST25R3911B mikrovaldikliu su STM32F103R ir OLED ekranu su programuojamais mygtukais ir populiariomis sąsajomis. Idealiai tinka mokytis apie NFC komunikaciją ir kurti ja pagrįstus projektus. Palaiko kelis NFC protokolus, kurių maksimali išėjimo galia yra iki 1,4 W ir talpinė pažadinimo funkcija, kai suvartojama mažai energijos. Tinka toms programoms, kurioms reikalingas didelis radijo dažnių diapazonas ir mažas energijos suvartojimas, pvz. prieigos kontrolė, bilietų pardavimo, pramonės, medicinos pramonė ir kt.

Pagrindinės savybės:

• Daugelio protokolų palaikymas: ISO18092, ISO14443A, ISO14443B, ISO15693, FeliCa
• Diferencinės antenos konstrukcija, išėjimo galia iki 1,4 W, didesnis aptikimo atstumas
• Įmontuotas talpinis jutiklis su mažomis energijos sąnaudomis leidžia pažadinti talpą, aptinka netoliese esančias korteles, neįjungdamas skaitytuvo magnetinio lauko
• STM32F103RBT6 lengva išmokti, išplėsti ir nereikia išorinio valdiklio
• 1,3” OLED ekranas
• Įmontuotas SRAM, papildoma vieta vidinei RAM
• MicroSD kortelės lizdas, skirtas saugoti NFC siunčiamus duomenis
• 4x mygtukai, 2x vartotojo būsenos šviesos diodai, patogus derinti
• UART derinimo sąsaja, I/O išėjimai, skirti prijungti kitus vartotojo periferinius įrenginius

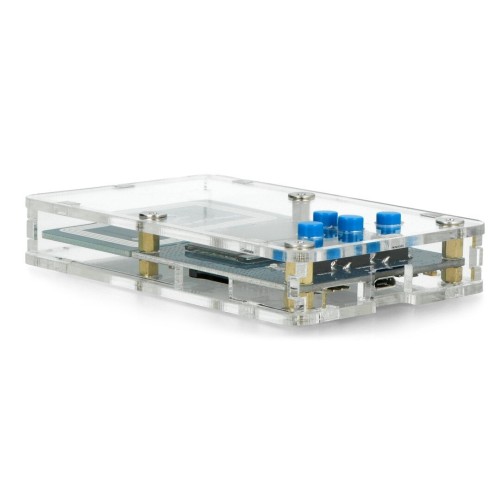

• Akrilo dulkėms atsparus korpusas


Specifikacijos:

• NFC sistema: ST25R3911B
• Mikrovaldiklis: STM32F103RBT6
• Šerdis: ARM Cortex M3 32 bitų
• Veikimo dažnis: 72 MHz
• Darbinė įtampa: nuo 2 V iki 3,6 V
• Housing: LQFP64
• Atmintis: 128 kB Flash, 20 kB SRAM
• Sąsajos: 2x SPI, 3x USART, 2x I2C, 1x CAN, 1x USB
• AD/DA keitikliai: 2x AD (12 bitų, 16 kanalų)
• Maitinimo įtampa: 5 V
• Darbinė įtampa: 3,3 V
• Veikimo dažnis: 1,4 W
• Sąsaja: SPI
• Palaikomi protokolai:
• ISO18092 (NFCIP-1) aktyvus P2P
• ISO14443A, ISO14443B ir FeliCa
• ISO15693
• Kiti nestandartiniai protokolai (pvz. MIFARE Classic)
• Matmenys: 105,5 x 66 x 17,6 mm
