Mokomasis Elektronikos Rinkinys - Išmaniosios Grandinės su ATmega328P Mikrovaldikliu

Gamintojas: Anodas electronics
Prekės kodas: AN0315
Prieinamumas: Parduotuvėje Vilniuje NĖRA
Parduotuvėje Kaune YRA
Centriniame sandėlyje YRA
25.50€
Be mokesčių: 21.07€

Kiekis

Rinkinys skirtas supažindinti su elektronikos bei programavimo pagrindais. Šiame rinkinyje esančių komponentų dėka, galėsite sukurti  5 projektus iš knygos Išmaniosios Grandinės Su Arduino. Šią knygą galite nemokamai parsisiųsti PDF formatu.

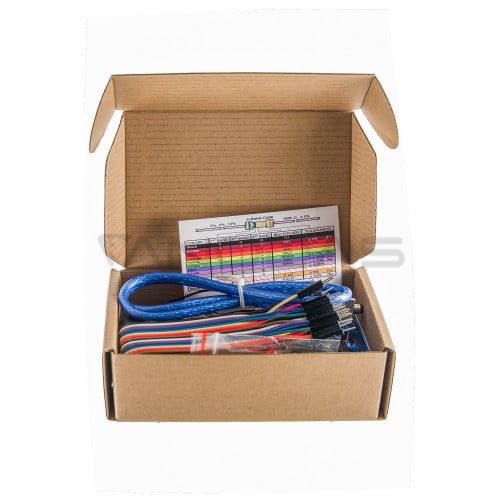

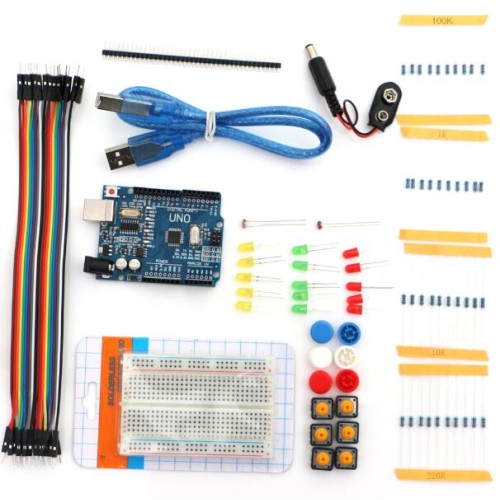

Rinkinyje:

  • 1x UNO R3 mikrovaldiklis analogas
  • 20x T-T maketavimo laidai
  • 1x USB kabelis
  • 1x midi maketavimo plokštė
  • 5x 3 spalvų LED diodai (atsitiktiniai)
  • 10x Varža 220ohm
  • 10x Varža 1K
  • 10x Varža 10K
  • 10x Varža 100K
  • 2x Fotovarža 5516
  • 6x Mygtukai (su atsitiktinės spalvos dangteliais)
  • 1x 9V baterijų jungtis
  • 1x 40 kaiščių kontaktų juosta

Driveriai (skirti Win7/Win8.1/Win10): Parsisiųsti

Specifikacijos:

  • Maitinimo įtampa: nuo 7V iki 12V
  • Visiškai suderinamas su Arduino Uno Rev3
  • Mikrovaldiklis: ATmega328 - darbinė įtampa 5V
  • Maksimalus laikrodžio dažnis: 16 MHz
  • SRAM atmintis: 2 kB
  • Flash atmintis: 32 kB (5 kB rezervuota įkrovos įkrovikliui)
  • EEPROM atmintis: 1 kB
  • 14 IN-OUT įėjimų, įskaitant 6 PWM
  • vieno kaiščio srovės efektyvumas 40mA
  • Analoginių įėjimų skaičius: 6 (A/D keitiklio kanalai)
  • Serijinės sąsajos: UART, SPI, I2C
  • Išoriniai pertraukimai
  • Jungtis: USB lizdas
  • Lituota ISP jungtis
  • Plokštės matmenys: 75x54x15mm
  • Atstumas tarp kaiščių 2.54mm (gali būti montuojamas ant kontaktinių plokščių)
  • Komplekte USB kabelis
  • Modulis visiškai suderinamas su Arduino Uno R3. (tai reiškia, kad jį galima programuoti per Arduino IDE naudojant turimas bibliotekas.)
  • Modulis turi:
  • - ATmega328 mikrovaldiklis - sistema veikia laikrodžio signalu, kurio dažnis yra 16MHz
  • - 14 skaitmeninių įėjimų / išėjimų,
  • - 6 PWM kanalai - pvz., valdyti servus/variklius, pvz
  • - 6 analoginiai įėjimai
  • - populiarios komunikacijos sąsajos
  • - USB jungtis CH340
  • - DC maitinimo lizdas
  • - RESET mygtukas
  • - kaiščiai, skirti prijungti AVR programuotoją.
  • Norėdami paleisti DFRduino, USB kabeliu prijunkite sistemą prie kompiuterio ir Arduino IDE aplinkoje pasirinkite Arduino Uno plokštę.
  • modulis daugiausia suderinamas su skydais, skirtais Duemilanowe ir Diecimila
  • Standartiškai BLINK LED 13 programa ir įkrovos įkroviklis įkeliami į modulį
