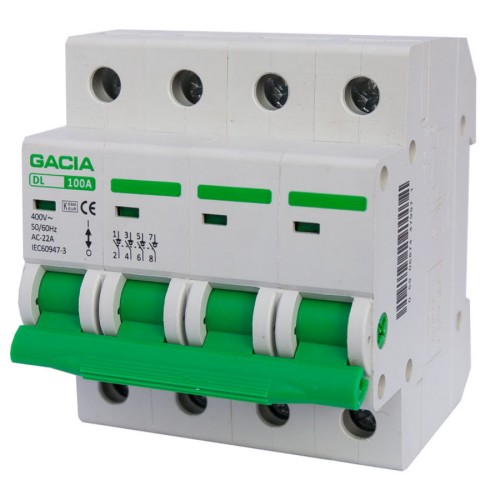

Modulinis skyriklis, 100A, 4 polių

Gamintojas: GACIA
Prekės kodas: MX-DL-4P-100A
Prieinamumas: Prekių pristatymas 6-11 d.d.
Planuojama gavimo data po užsakymo: 2025-05-16
11.50€
Be mokesčių: 9.50€

Kiekis

DL skirstytuvas – elektros jungtis (atjungiklis), vienu metu atliekanti dvi funkcijas:
• srovės pravedimas vardinėmis sąlygomis, per didelės srovės (įskaitant trumpąjį jungimą, tinkamai apibrėžtą laiką) ir grandinės atjungimas vardinėmis ir gedimo sąlygomis,
• izoliacija, ty atitinkanti izoliacines savybes, užtikrinančias saugų personalo darbą.

DL serijos izoliaciniai jungikliai skirti kaip pagrindiniai jungikliai elektros grandinėms, veikiančioms 230/400 V AC 50/60 Hz ir vardinės srovės nuo 40A iki 125A, taip pat elektros grandinėms prijungti esant apkrovai. Prietaisas, atitinkantis aukščiau nurodytus reikalavimus pagal IEC/EN 60947-3 standartą, turi aukščiau paminėtą standartą, pažymėtą ant korpuso ir pažymėtas atitinkamu simboliu.

Gaminį gali montuoti tik įgalioti asmenys. Prieš montuodami, atjunkite maitinimą. Saugus ir lengvas tvirtinimas ant TH35 bėgio naudojant plastikinius spaustukus. Siekiant pagerinti naudojimo saugumą, jame yra aiškus įjungimo indikatorius.



Elektrinės savybės:

  • Nominali srovė: 100A
  • vardinė trumpojo jungimo srovė: 12 le 1s
  • vardinis impulsinis pasipriešinimas (1,2/50) Uimp: 6000
  • užterštumo laipsnis: 2
  • vardinė įtampa Ue: 400V
  • nominali izoliacijos Ui: 500V
  • srovės dažnis Hz: 50/60 Hz
  • Elektrinis tarnavimo laikas: 1500
  • laukelių skaičius: 4

Mechaninės savybės:

  • mechaninis tarnavimo laikas: 8500
  • darbinės padėties indikatorius: taip
  • apsaugos lygis: IP20
  • laikymo temperatūra: -30 / +70°C
  • darbinė temperatūra: -30 / +50°C

Plotis [mm]: 70
Aukštis [mm]: 82
Nominali srovė [A]: 100
Modulių skaičius: 4
Stulpų skaičius: 4P
Nominali darbinė įtampa Ue (AC) [V]: 400
Nominali izoliacijos įtampa Ui [V]: 500
Nominali impulsų atsparumo įtampa Uimp [V]: 6000
Dažnis [Hz]: 50/60
Gylis [mm]: 73
