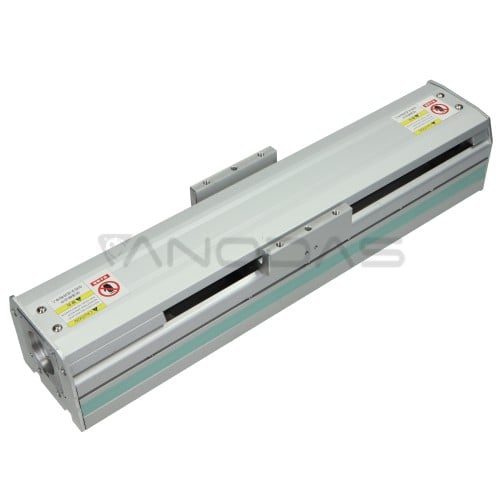

Linijinis modulis YR-EGHS95F-II SFU1605 eiga 800mm

Gamintojas: QC - Quality Control
Prekės kodas: MX-IW-YR-EGHS95F-II-800
Prieinamumas: Prekių pristatymas 6-11 d.d.
Planuojama gavimo data po užsakymo: 2025-05-16
1,005.20€
Be mokesčių: 830.74€

Kiekis

Paruošti linijiniai moduliai yra puikus sprendimas tiesiniam tiekimui įgyvendinti. Mūsų siūlomi moduliai pasižymi dideliu +/- 0,03 mm padėties nustatymo tikslumu. Didžiausias leistinas sraigto sukimosi greitis yra iki 3000 aps./min., o tai suteikia maksimalų linijinį padavimo greitį iki 15 m/min.

EGH95F stalai yra skirti didelėms apkrovoms pramonėje. Įmontuota linijinio stalo konstrukcija užtikrina aukštą atsparumą užterštumui ir padidina šių lentelių naudojimo saugumą.

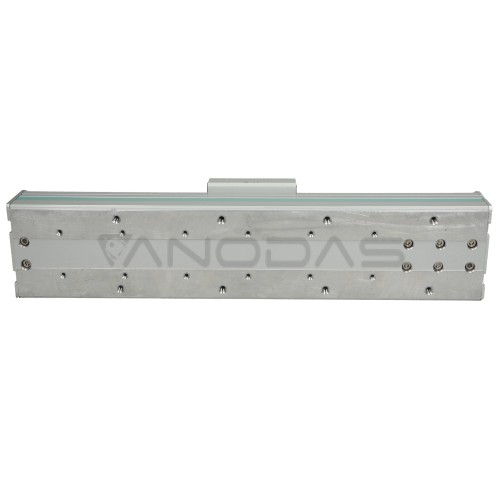

Ant profilinių bėgelių pagaminti moduliai pasižymi aukšta darbo kokybe ir didžiuliu standumu. Modulio struktūra pagrįsta tiksliai frezuota aliuminio plokšte. Už linijinį tiekimą atsakingi du 15 mm aukščio profilio bėgiai. Vežimėlis juda ant dviejų HGH15 mm guolių.

Pavara perduodama per 16 mm skersmens ir 5 mm žingsnio rutulinį varžtą. Varžtas yra paremtas ant dvigubo kampinio kontaktinio guolio pavaros pusėje – žingsninio variklio ir vieno guolio atraminėje pusėje.

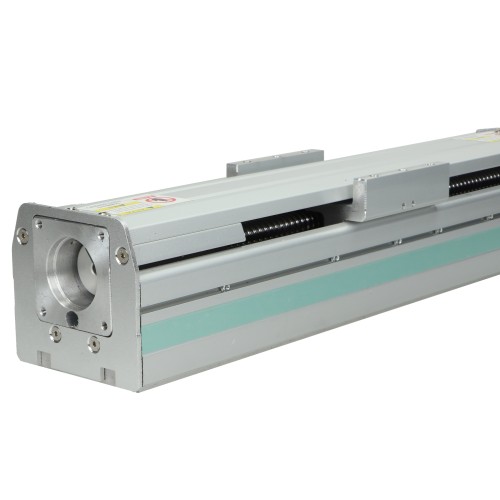

Stalas pritaikytas montuoti žingsninį, servo-žingsnio variklį arba servo pavarą su NEMA23 standartiniu flanšu, t.y 57x57mm.

Dažniausias linijinių modulių pritaikymas yra plazminio pjovimo staklių Z ašys, frezavimo braižytuvai ir PICK&PLACE robotai. Kitos programos apima: tiekimo modulius gamybos linijose, pjūklų buferius ir daugelį kitų pritaikymų, kuriems reikalingas greitas ir tikslus linijinis judėjimas.

Naudodami linijinę lentelę ir kelis paprastus automatikos elementus, galime sukurti visiškai autonominį buferį, išdėstytą iš jutiklinio skydelio – pateikiame nemokamą programą.


Iš viso ilgis (A): 1058 mm
Plotis (E): 22.5 mm
Maksimalus slankiojimo ilgis: 800 mm
Veleno skersmuo: 6.35 mm
Storis (T): 11 mm
Maksimalus slankiojimo greitis: 250 mm/s
Flanšo dydis: NEMA23
Rastras: 5 mm
Tikslumas: ±0.02 mm
Guolių tipas: EGR152 EGH122
Veleno tipas: Ø16-C7
Maksimalus horizontalus krūvis: 60 N
Maksimalus vertikalus krūvis: 30 N
