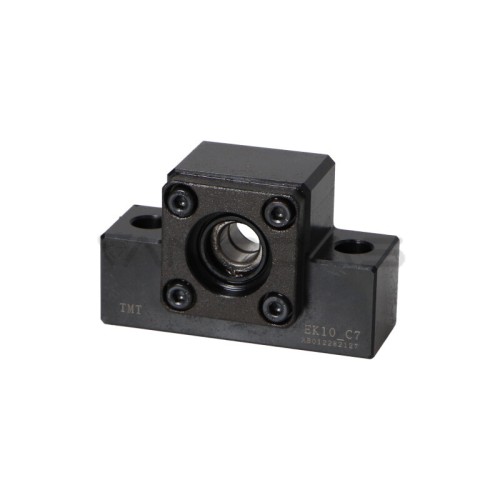

Korpusas su guoliu EK10 C7 pavaros pusė

Gamintojas: Sonyung Industry Co.
Prekės kodas: MX-IW-EK-10
Prieinamumas: Prekių pristatymas 6-11 d.d.
Planuojama gavimo data po užsakymo: 2025-05-16
69.40€
Be mokesčių: 57.36€

Kiekis

Charakteristikos:

  • EK10 guolių blokas sumontuotas varžto pavaros pusėje
  • Naudojami du kampiniai kontaktiniai guoliai, kurių vidinis skersmuo yra 10 mm
  • Guoliai perduoda traukos apkrovas abiem kryptimis
  • Sandarinimo žiedai apsaugo guolius nuo nešvarumų
  • Guoliai sutepti aukštos kokybės tepalu
  • Guolių bloko konstrukcija leidžia jį montuoti vertikalioje padėtyje
  • Galima keisti su kitais prekių ženklais, tokiais kaip THK, NSK, MISUMI, KURODA, SYK, HIWIN
  • Tikslumo klasė C7
  • Tinka rutuliniams ir trapeciniams varžtams, kurių skersmuo nuo 12 mm iki 15 mm ir bet koks žingsnis
  • Suderinamas su EF serijos blokais

Ilgis (L): 24 mm
Aukštis (H): 43 mm
Skersmuo (d1): 10 mm
Plotis su pagrindu (B1): 36 mm
Aukštis su pagrindu (H1): 24 mm
Visas plotis (B): 70 mm
Varžto dydis (M): M3
Varžtų ilgiai:
L1: 6 mm
L2: 29.5 mm
L3: 6 mm
Žingsnis (P): 52 mm
Storis (T): 16 mm
Pločio tolerancija (B +/- 0.02): 35 mm
Aukščio tolerancija (H +/- 0.02): 25 mm
Matmuo X: 9 mm
Guolis: 7000A P0
