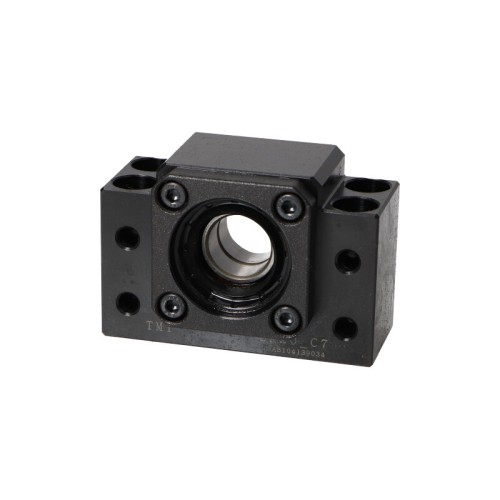

Korpusas su guoliu BK20 C7 pavaros pusė

Gamintojas: Sonyung Industry Co.
Prekės kodas: MX-IW-BK-20
Prieinamumas: Prekių pristatymas 6-11 d.d.
Planuojama gavimo data po užsakymo: 2025-05-15
84.60€
Be mokesčių: 69.92€

Kiekis

Charakteristikos:

  • BK20 guolių blokas, sumontuotas varžto pavaros pusėje
  • Naudojami du kampiniai kontaktiniai guoliai, kurių vidinis skersmuo yra 20 mm
  • Guoliai perduoda traukos apkrovas abiem kryptimis
  • Sandarinimo žiedai apsaugo guolius nuo nešvarumų
  • Guoliai sutepti aukštos kokybės tepalu
  • Guolių bloko konstrukcija leidžia montuoti vertikalioje ir priekinėje padėtyje
  • Galima keisti su kitais prekių ženklais, tokiais kaip THK, NSK, MISUMI, KURODA, SYK, HIWIN
  • Tikslumo klasė C7
  • Tinka rutuliniams ir trapecijos formos varžtams, kurių skersmuo nuo 25 mm iki 28 mm ir bet koks žingsnis
  • Suderinamas su BF serijos blokeliais

Ilgis (L): 35 mm
Aukštis (H): 60 mm
Skersmuo (d1): 20 mm
Plotis su pagrindu (B1): 52 mm
Aukštis su pagrindu (H1): 50 mm
Visas plotis (B): 88 mm
Pavaros plotis (G): 26.7 mm
Varžto dydis (M): M4
Varžtų ilgiai:
L1: 8 mm
L2: 43 mm
L3: 8 mm
Žingsnis (P): 70 mm
Pavaros gylis (Q): M6
Storis (T): 30 mm
Skylė antgaliui (C2): 8 mm
Matmuo X: 9 mm
Matmuo Y: 14 mm
Matmuo Z: 8.5 mm
Guolis: 7004A P0
Pločio Tolerancija (B +/- 0.0): 44 mm
Aukščio Tolerancija (h +/- 0.02): 34 mm
Skylė antgaliui (C1): 19 mm
