Kabelis CF30.100.05 - 5 G 10.0

Gamintojas: Igus
Prekės kodas: MX-CF30-100-05
Prieinamumas: Laikinai Neturime
44.20€
Be mokesčių: 36.53€


Kabelis CF30.100.05
  • Dideliems kroviniams
  • PVC. Išorinis paltas
  • Atsparus aliejui
  • nepalaiko degimo
Patobulintas produktas
Kabelio apvalkalai nuimami 50 % greičiau
► CFRIP

Chainflex® kabelio klasifikacija:
5.4.2 klasė
Įkelti:
5: Kabeliai, skirti nuolatiniam judėjimui energijos grandinėse esant didelei apkrovai. spinduliai nuo 6,8 x skersmens. greitis iki 10 m/s
Smūgio ilgis:
4: Važiuoja iki 100 m
Atsparumas alyvai:
2: Atsparumas alyvai (pagal DIN EN 50363-4-1)

temperatūros diapazonas judant: -5 °C iki +70 °C pagal DIN EN 60811. 1-4 dalies 8.2.
+5 °C iki +70 °C, kai naudojamas energijos grandinėse esant > 50 000 smūgių
Lenkimo spindulys min. 7,5 xd
Temperatūros diapazonas po montavimo Nuo -20°C iki +70°C. lenkimo spindulys min. 4 xd
v maks. save laikantis/slystantis 10 m/s. 5 m/s
maks. 80 m/s²
Kelionės kelias Neatraminiam ir slystančiam važiavimui iki 100 m, 3 klasė.
pasukti ±90°. iki 1 m kabelio ilgio
atsparus UV spinduliuotei Vidutiniškas
Nominali įtampa 600/1000 V (pagal DIN VDE 0250)
Bandymo įtampa 4000 V (pagal DIN VDE 0281-2)
Alyva Atsparus aliejui (pagal DIN EN 50363-4-1). 2 klasė.
nepalaiko degimo pagal IEC 60332-1. CEI 20-35. FT1. VW-1
Nėra silikono Be medžiagų, kurios neigiamai veikia dažų sukibimą (pagal PV 3.10.7 - statusas nuo 1992 m.).

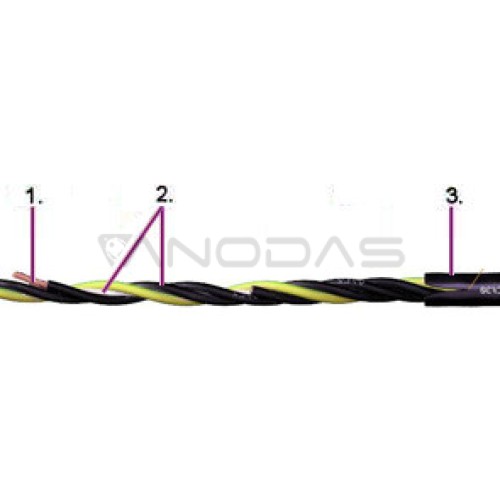

Vena < 10 mm²: Suvytas laidas su labai lanksčia konstrukcija, pagamintas iš neizoliuotų varinių laidų (atitinka PN-EN 60228 standartą)
≥ 10 mm²: laidas pagamintas iš išankstinių laidų (atitinka PN-EN 60228)
Šerdies izoliacija aukštos mechaninės kokybės TPE mišinys su itin maža talpine reaktyvine varža
Venų sukimas šerdies, susuktos trumpu žingsniu virš šerdies, užtikrinant atsparumą tempimui
Venų žymėjimas Maitinimo kabelis: juodos šerdys su baltais skaičiais. viena žalia/geltona šerdis.
1. Šerdis: U / L1 / C / L+
2. Šerdis: V/L2
3. Šerdis: W/L3/D/L-
4. Šerdis: 4/N
išorinis korpusas užpildytas geliu PVC pagrindu pagamintas mišinys, pritaikytas energijos grandinių reikalavimams. mažai lipnus. atsparus alyvai (pagal DIN VDE 0281. 13 dalį).
Spalva: juoda (panaši į RAL 9005)
CFRIP ašarų juostelė Greitas apvalkalo pašalinimas: CFRIP plyšimo juostelė vidiniame apvalkale
UL/CSA Stilius 10492 ir 2570. 1000 V. 80°C
NFPA Pagal NFPA 79-2012 gaires. 12.9 skyrius (pagaminimo data 2011-09-09)
CEI Remiantis CEI 20-35
CE Remiantis 2006/95/EB
Be švino Pagal (RoHS) 2002/95/EB – nuo pagaminimo datos 1/2006
Švarūs kambariai Atitinka ISO 2 klasę. Marškinių išorinė medžiaga atitinka CF5.10.07. IPA išbandytas pagal standartą 14644-1
CTP C-DE sertifikatai. PB49.B.00420
EAC TC RU C-DE sertifikatai. ME77.B.01255


Įprastas kabelio naudojimas
  • Dideliems kroviniams
  • Lengvos alyvos įtaka
  • skirtas naudoti patalpose. bet ir lauke esant > 5 °C temperatūrai
  • Ypač tinka neatramoms ir slystančioms kelionėms iki 100 m.
  • mašinos, skirtos padėklų lentynoms sandėliuose laikyti arba perkelti. staklės/pakavimo mašinos. greitas transportas. keltuvai naudojami patalpose.
