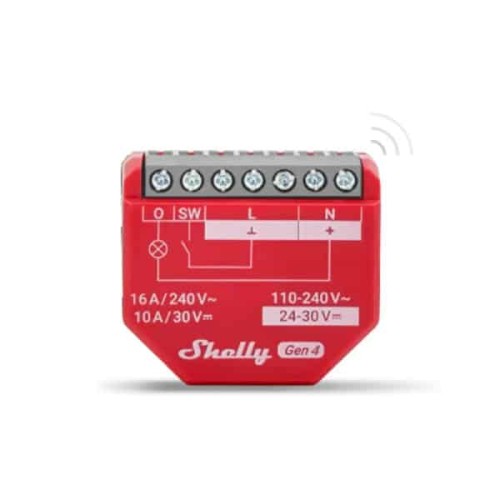

Išmanusis jungiklis su galios stebėjimu Shelly 1PM Gen4
Prekės kodas: 3800238070717
Prieinamumas: Prekių pristatymas 4-6 d.d.
Planuojama gavimo data po užsakymo: 2025-05-09
Be mokesčių: 27.36€
-
Įrenginio pavadinimas: Shelly 1PM Gen4
-
Įrenginio modelis: S4SW-001P16EU
-
Įrenginio SSID: Shelly1PMG4-XXXXXXXXXXXX
-
Įrenginio "Bluetooth" ID: 0x1029
"Shelly 1PM Gen4" yra mažos formos išmanusis jungiklis su galios matavimu, kuris leidžia nuotoliniu būdu valdyti elektros prietaisus per mobilųjį telefoną, planšetinį kompiuterį, asmeninį kompiuterį arba namų automatizavimo sistemą. Jis gali veikti savarankiškai vietiniame "Wi-Fi" tinkle arba gali būti valdomas per debesijos namų automatizavimo paslaugas.
Prie "Shelly 1PM Gen4" galima prisijungti, valdyti ir stebėti nuotoliniu būdu iš bet kurios vietos, kurioje naudotojas turi interneto ryšį, jei tik įrenginys prijungtas prie "Wi-Fi" maršrutizatoriaus ir interneto.
Jį galima montuoti standartinėse elektros sieninėse dėžutėse, už elektros lizdų ir šviesos jungiklių ar kitose vietose, kur yra mažai vietos.
"Shelly 1PM Gen4" turi integruotą žiniatinklio sąsają, kuria galima stebėti ir valdyti įrenginį, taip pat koreguoti jo nustatymus.
Įrenginys turi daugiaprotokolinį belaidį MCU, kuris užtikrina "Zigbee" ir "Bluetooth" ryšį, užtikrinantį saugų ryšį.
Šis prietaisas suderinamas su "Matter".
Pagrindinės funkcijos-
Wi-Fi ryšys: Įrenginys gali prisijungti prie jūsų namų Wi-Fi tinklo, todėl galite nuotoliniu būdu stebėti drėgmės ir temperatūros duomenis naudodami išmaniojo telefono programėlę arba kitus suderinamus įrenginius.
-
"Bluetooth" ryšys: Bluetooth ir BLE šliuzas galima prijungti prijungimo tikslais, o tai gali būti naudinga atliekant sąrankos procesą.
-
Zigbee ryšys: Zigbee galima prijungti įtraukimo tikslais, o tai gali būti naudinga sąrankos proceso metu.
-
Integracija su išmaniųjų namų platformomis: Galite integruoti "Shelly 1PM Gen4" su populiariomis išmaniųjų namų platformomis, įskaitant "Google", "Alexa" ir "Samsung SmartThings". Tai suteikia galimybę per šias platformas valdyti balsu ir naudotis automatizavimo galimybėmis.
-
Išmanusis jungiklis su galios matavimu: veikia kaip išmanusis jungiklis su papildoma galimybe matuoti energijos suvartojimą, todėl galite stebėti prijungtų prietaisų energijos suvartojimą.
-
Kompaktiškas dizainas: Sukurtas kaip mažo formato jungiklis, todėl jį galima montuoti standartinėse elektros sieninėse dėžutėse, už kištukinių lizdų, šviesos jungiklių ar kitose ribotose erdvėse.
-
Dėl nuotolinio valdymo: Suteikia galimybę nuotoliniu būdu valdyti elektros prietaisus mobiliuoju telefonu, planšetiniu kompiuteriu, asmeniniu kompiuteriu arba namų automatizavimo sistema.
-
Valdymas vietoje ir debesyje: Gali veikti savarankiškai vietiniame "Wi-Fi" tinkle, taip pat gali būti valdomas per debesijos namų automatizavimo paslaugas.
-
Pagerintas procesorius: Pagerintas procesorius ir palaikomas "Zigbee" ryšys.
-
Tolydi prieiga: Suteikia galimybę nuotoliniu būdu pasiekti, valdyti ir stebėti iš bet kurios vietos, kurioje yra interneto ryšys, jei įrenginys prijungtas prie "Wi-Fi" maršrutizatoriaus ir interneto.
-
Įterpta žiniatinklio sąsaja: Turi įterptą žiniatinklio sąsają, skirtą stebėjimui, valdymui ir nustatymų koregavimui.
-
Belaidis ryšys: Įrenginys palaiko "Wi-Fi" (802.11 b/g/n) ir "Bluetooth 5.0" protokolus su nurodytomis patalpų ir lauko atstumo galimybėmis.
-
BLE Gateway: Tiltas tarp "Shelly BLU" įrenginių ir platesnės "Shelly" ekosistemos. Jis priima "Bluetooth" signalus ir siunčia juos į debesį arba vietoje į kitą ne "Bluetooth" įrenginį.
-
"Wi-Fi" diapazono plėstuvas daiktų interneto įrenginiams: "Wi-Fi" plėstuvas naudojamas siekiant išplėsti "Wi-Fi" tinklo aprėptį, nes priima dabartinį "Wi-Fi" signalą, sustiprina jo stiprumą ir tada sustiprintą signalą perduoda didesniame plote.
-
"Zigbee" diapazono ilgintuvas daiktų interneto įrenginiams: "Zigbee" ilgintuvas naudojamas "Zigbee" tinklo pasiekiamumui išplėsti priimant "Zigbee" signalą, sustiprinant jo stiprumą ir tada perduodant sustiprintą signalą didesniame plote.
-
Skriptas: https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/
-
Didelis integracijos spektras: Įrenginį galima integruoti su trečiųjų šalių namų sistemomis, dokumentuota HTTP API, MQTT(s), žiniatinklio kabliukais per HTTP ir HTTPS, UDP
-
Renginiai: Galima planuoti sudėtingas operacijas, kurios turi būti vykdomos iš anksto nustatytu laiko langu. Vartotojai gali nurodyti laiko langus pagal datą, paros laiką, savaitės dienas, valandas, minutes ir sekundes
. -
Virtualios sudedamosios dalys: https://shelly-api-docs.shelly.cloud/gen2/DynamicComponents/Virtual/
-
KNX net/IP palaikymas: https://shelly-api-docs.shelly.cloud/gen2/Integrations/KNX/
-
Įrenginių valdymas: Naudokite jį nuotoliniu būdu valdyti ir automatizuoti įvairių elektros prietaisų, pavyzdžiui, šviestuvų, ventiliatorių ar kitų įrenginių, veikimą.
-
Elektros energijos stebėjimas: Stebėkite prijungtų prietaisų elektros energijos suvartojimą realiuoju laiku. Tai naudinga norint suprasti energijos vartojimo modelius ir skatinti energijos vartojimo efektyvumą.
-
Namų automatizavimas: Integruokite "Shelly 1PM Gen4" į savo namų automatizavimo sistemą, kad galėtumėte sukurti pasirinktines scenas ir tvarkaraščius savo prietaisams.
-
Energetinis efektyvumas: Pasinaudokite galios matavimo funkcija, kad nustatytumėte daug energijos naudojančius prietaisus ir priimtumėte pagrįstus sprendimus, kurie pagerintų bendrą energijos vartojimo efektyvumą jūsų namuose.
-
Tolydus stebėjimas: Stebėkite savo prietaisus net ir nebūdami namuose. Nuotolinės prieigos funkcija leidžia stebėti ir valdyti prijungtus prietaisus iš bet kurios vietos, kurioje yra interneto ryšys.
-
Gyvenamosios patalpos
-
MDU (Daugiabučiai - butai, viešbučiai ir t. t.)
-
Lengvoji komercija (nedideli biurų pastatai, nedideli mažmeninės prekybos/restoranai/ degalinės ir t. t.)
-
Vyriausybinės ir savivaldybių institucijos
-
Universitetas/kolegija
Taip
"Google Smart Home" palaikomos savybėsTaip
Samsung SmartThings palaikomos savybėsTaip
Supaprastinta vidinė schema-
1 jungiklio/mygtuko įvestis ant varžtinio gnybto: SW
-
5 maitinimo šaltinio įėjimai ant varžtinių gnybtų: 2 N (+) ir 3 L (Ʇ)
-
1 relinė išvestis su galios matavimu varžtiniame gnybte: O
-
Shely firminė nuoseklioji sąsaja
⚠APSARGIAI! Aukšta įtampa papildinio sąsajoje, kai Įrenginys įjungtas!
Prijungimas-
Wi-Fi
-
Eternetas
-
Bluetooth
-
Apsauga nuo perkaitimo
-
Apsauga nuo viršįtampių
-
Apsauga nuo viršįtampių
-
Apsauga nuo viršįtampių
-
Rezistyvinė (kaitrinės lemputės, šildymo prietaisai)
-
Kondensaciniai (kondensatorių baterijos, elektroninė įranga, variklių paleidimo kondensatoriai)
-
Induktyvinis su RC snubberiu (LED šviesos diodų tvarkyklės, transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai, skalbimo mašinos, džiovyklės)
-
Vienas (valdymo) mygtukas
-
Paspauskite ir palaikykite 5 sekundes, kad įjungtumėte įrenginio prieigos tašką ir "Bluetooth" ryšį.
-
Spauskite ir palaikykite 10 sekundžių, jei norite atstatyti įrenginio gamyklinius parametrus.
-
Paspauskite 5 kartus iš eilės, kad perjungtumėte Įrenginį iš "Matter" programinės įrangos (numatytoji) į "Zigbee".
-
Paspauskite 3 kartus iš eilės, kad Įrenginys būtų įjungtas į "Zigbee" įjungimo režimą. Šiuo režimu Įrenginys išlieka 2 minutes ir jį galite rasti namų automatizavimo platformoje per "Zigbee Hub".
-
-
LED (vienspalvė) indikacija
-
AP (prieigos taškas) įjungtas ir "Wi-Fi" išjungtas:
1 sekundė ĮJUNGTA / 1 sekundė IŠJUNGTA -
"Wi-Fi" įjungtas, bet neprijungtas prie "Wi-Fi" tinklo:
1 sekundė ĮJUNGTA / 3 sekundės Išjungta -
Prisijungta prie "Wi-Fi" tinklo:
Nuolat ĮJUNGTA -
"Cloud" įjungtas, bet neprijungtas:
1 sekundė ĮJUNGTA /5 sekundės IŠJUNGTA -
Prisijungta prie "Shelly Cloud":
Nuolat ĮJUNGTA -
OTA (Over the Air Update):
½ sekundę ĮJUNGTA / ½ sekundę IšJUNGTA -
Mygtukas nuspaustas ir laikomas 5 sekundes:
½ sekundė ĮJUNGTA / ½ sekundė IšJUNGTA -
Mygtuko paspaudimai ir laikymas 10 sekundžių:
¼ sekundė ĮJUNGTA / ¼ sekundė Išjungta
-
Pateiktas sąrašas pradedamas nuo pradinės įrenginio būsenos ir mažiausio prioriteto. Kiekviena kita būsena panaikina ankstesnę.
Specifikacijos
Kiekis |
Vertė |
---|---|
Fizinis |
|
Dydis: |
37x42x16 mm |
Svoris: |
27 g / 0,95 oz |
Srieginių gnybtų didžiausias sukimo momentas: |
0,4 Nm / 3,5 lbin |
Konduktoriaus skerspjūvis: |
0,2-2,5 mm² / 24-14 AWG (vientisieji, daugiasiūliai ir įvoriniai gnybtai) |
Konduktoriaus ilgis be juostelių: |
6-7 mm / 0,24-0,28 in |
Montavimas: |
Sieninė konsolė |
Medžiaga: |
Plastikas |
Spalva: |
Raudona |
Terminalų spalva: |
Šviesiai pilka (pelės pilka) |
Aplinkosauginis |
|
Ambientinė darbo temperatūra: |
Nuo 20 °C iki 40 °C / nuo 5 °F iki 105 °F |
Drėgmė: |
30-70 % RH |
Maksimalus aukštis: |
2000 m / 6562 pėdų |
Elektrinė |
|
Elektros energijos tiekimas: |
|
Energijos suvartojimas: |
< 1 W |
Neutralus nereikia: |
Ne |
Išorinė apsauga: |
Kabelio apsaugos jungiklis pagal EN60898-1 (suveikimo charakteristika B arba C, maks. 16 A nominalioji srovė, min. 6 kA pertraukimo galia, 3 energijos ribojimo klasė) |
Išėjimo grandinių vardiniai parametrai |
|
Didžiausia perjungimo įtampa: |
|
Didžiausia perjungimo srovė: |
|
Jutikliai, matuokliai |
|
Voltmetras (kintamosios srovės): |
Taip |
Matuoklis (kintamosios srovės): |
Taip |
Vidinis temperatūros jutiklis: |
Taip |
Radijas |
|
Wi-Fi |
|
Protokolas: |
802.11 b/g/n |
RF juosta: |
2412 - 2472 MHz |
Maks. RF galia: |
< 20 dBm |
Diapazonas: |
Už 30 m patalpose ir 50 m lauke |
Bluetooth |
|
Protokolas: |
5.0 |
RF juosta: |
2402 - 2480 MHz |
Maks. RF galia: |
< 4 dBm |
Diapazonas: |
Daugiau kaip 10 m patalpose ir 30 m lauke |
Zigbee |
|
Protokolas: |
802.15.4 |
"Zigbee" kartotuvas: |
Taip |
RF juostos: |
2400-2483,5 MHz |
Maks. RF galia: |
< 20 dBm |
Diapazonas: |
Daugiau kaip 100 m (328 pėdų) patalpose ir 300 m (984 pėdų) lauke |
Mikrovaldiklio blokas |
|
CPU: |
ESP-Shelly-C68F |
Blykstė: |
8 MB |
Firmware galimybės |
|
Tvarkaraščiai: |
20 |
Webhooks (URL veiksmai): |
20 su 5 URL kiekviename kabliuke |
Scripting: |
Taip |
MQTT: |
Taip |
110-240 V~ maitinimo šaltinis |
24-30 V⎓ maitinimo šaltinis |
Terminalai |
Laidai |
||
---|---|---|---|
I |
Krovos grandinės įvesties gnybtas |
L |
Gyvasis laidas (110-240 V~) |
O |
Krovos grandinės išėjimo gnybtas |
+ |
24-30 V ⎓ teigiamas laidas |
SW |
Perjungiklio (valdant O) įvesties gnybtas |
N |
Neutralus laidas |
L |
Gyvatuko gnybtas (110-240 V~) |
GND |
24-30 V ⎓ įžeminimo laidas |
N |
Neutralusis gnybtas |
||
+ |
24-30 V⎓ teigiamasis gnybtas |
||
Ʇ |
24-30V⎓ įžeminimo gnybtas |
