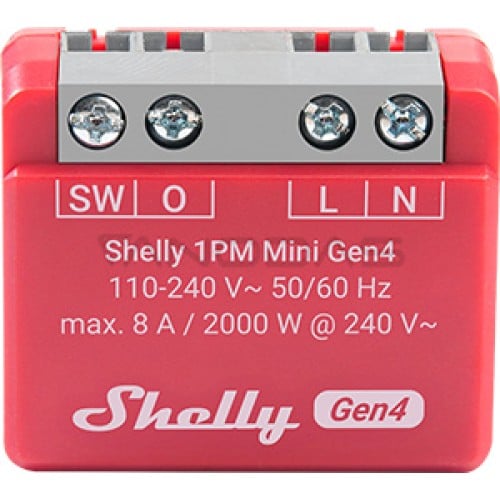

Išmanusis jungiklis su galios matavimu Shelly 1PM Mini Gen4

Gamintojas: Shelly Group
Prekės kodas: 3800238070809
Prieinamumas: Prekių pristatymas 4-6 d.d.
Planuojama gavimo data po užsakymo: 2025-05-09
28.20€
Be mokesčių: 23.31€

Kiekis

Shelly 1PM Mini Gen4

Įrenginio identifikavimas
  • Įrenginio pavadinimas: Shelly 1PM Mini Gen4

  • Įrenginio modelis: S4SW-001P8EU

  • Įrenginio SSID: Shelly1PMMiniG4-XXXXXXXXXXXX

  • BLE modelio ID: 0x1031

Trumpas aprašymas

"Shelly 1PM Mini Gen4" yra mažos formos išmanusis jungiklis su galios matavimu, leidžiantis nuotoliniu būdu valdyti elektros prietaisus per mobilųjį telefoną, planšetinį kompiuterį, asmeninį kompiuterį arba namų automatizavimo sistemą. Jis gali veikti savarankiškai vietiniame "Wi-Fi" tinkle arba gali būti valdomas per debesijos namų automatizavimo paslaugas. Įrenginys yra patobulinta "Shelly 1PM Mini Gen3" versija su pažangesniu procesoriumi ir "Zigbee" jungtimi.

Įrenginį "Shelly 1PM Mini Gen4" galima pasiekti, valdyti ir stebėti nuotoliniu būdu iš bet kurios vietos, kurioje naudotojas turi interneto ryšį, jei tik įrenginys prijungtas prie "Wi-Fi" maršrutizatoriaus ir interneto.

Jį galima montuoti standartinėse elektros sieninėse dėžutėse, už elektros lizdų ir šviesos jungiklių ar kitose vietose, kur yra mažai vietos.

"Shelly 1PM Mini Gen4" turi integruotą žiniatinklio sąsają, kuria galima stebėti ir valdyti įrenginį bei koreguoti jo nustatymus.
Prietaisas turi kelių protokolų belaidį MCU, kuris užtikrina "Zigbee" ir "Bluetooth" ryšį, užtikrinantį saugų ryšį.

Šis prietaisas suderinamas su "Matter".

Pagrindinės funkcijos
  • Išmanusis jungiklis su galios matavimu: veikia kaip išmanusis jungiklis su papildoma galimybe matuoti energijos suvartojimą, todėl galite stebėti prijungtų prietaisų energijos suvartojimą.

  • Kompaktiškas dizainas: Sukurtas kaip mažo formato jungiklis, todėl jį galima montuoti standartinėse elektros sieninėse dėžutėse, už kištukinių lizdų, šviesos jungiklių ar kitose ribotose erdvėse.

  • Dėl nuotolinio valdymo: Suteikia galimybę nuotoliniu būdu valdyti elektros prietaisus mobiliuoju telefonu, planšetiniu kompiuteriu, asmeniniu kompiuteriu arba namų automatizavimo sistema.

  • Valdymas vietoje ir debesyje: Gali veikti savarankiškai vietiniame "Wi-Fi" tinkle, taip pat gali būti valdomas per debesijos namų automatizavimo paslaugas.

  • "Zigbee" ryšys: Zigbee galima prijungti įtraukimo tikslais, o tai gali būti naudinga per diegimo procesą.

  • Pagerintas procesorius: Pagerintas procesorius ir "Zigbee" ryšys, kad būtų užtikrintas didesnis našumas.

  • Tolydi prieiga: Suteikia nuotolinę prieigą, valdymą ir stebėjimą iš bet kurios vietos, kurioje yra interneto ryšys, jei įrenginys prijungtas prie "Wi-Fi" maršrutizatoriaus ir interneto.

  • Įterpta žiniatinklio sąsaja:  Turi įterptą žiniatinklio sąsają, skirtą stebėjimui, valdymui ir nustatymų koregavimui.

  • BLE Gateway: Medžiaga, jungianti jūsų "Shelly BLU" įrenginius su platesne "Shelly" ekosistema. Jis priima "Bluetooth" signalus ir siunčia juos į debesį arba vietoje į kitą ne "Bluetooth" įrenginį.

  • "Zigbee" diapazono plėstuvas daiktų interneto įrenginiams: "Zigbee" plėstuvas naudojamas "Zigbee" tinklo pasiekiamumui išplėsti, nes priima "Zigbee" signalą, sustiprina jo stiprumą ir tada sustiprintą signalą perduoda didesniame plote.

  • "Wi-Fi" ryšio diapazono ilgintuvas daiktų interneto įrenginiams: "Wi-Fi" ilgintuvas naudojamas išplėsti "Wi-Fi" tinklo aprėptį, priimant dabartinį "Wi-Fi" signalą, sustiprinant jo stiprumą ir tada perduodant sustiprintą signalą didesniame plote.

  • Skirtis: https://shelly-api-docs.shelly.cloud/gen2/Scripts/ShellyScriptLanguageFeatures/

  • Didelis integracijos spektras: Įrenginį galima integruoti su trečiųjų šalių namų sistemomis, dokumentuotu HTTP API, MQTT(s), žiniatinklio kabliukais per HTTP ir HTTPS, UDP

  • KNX: palaiko KNXnet/IP komunikacijas

  • Sudaryti tvarkaraščius: Galima sudaryti sudėtingų operacijų, kurios turi būti vykdomos iš anksto nustatytu laiko langu, tvarkaraščius. Vartotojai gali nurodyti laiko langus pagal datą, paros laiką, savaitės dienas, valandas, minutes ir sekundes.

  • Virtualios sudedamosios dalys: https://shelly-api-docs.shelly.cloud/gen2/DynamicComponents/Virtual/

  • KNX net/IP palaikymas: https://shelly-api-docs.shelly.cloud/gen2/Integrations/KNX/

Panaudojimo atvejai
  • Įrenginių valdymas: Naudokite jį nuotoliniu būdu valdyti ir automatizuoti įvairių elektros prietaisų, pavyzdžiui, šviestuvų, ventiliatorių ar kitų įrenginių, veikimą.

  • Elektros energijos stebėjimas: Stebėkite prijungtų prietaisų elektros energijos suvartojimą realiuoju laiku. Tai naudinga norint suprasti energijos vartojimo modelius ir skatinti energijos vartojimo efektyvumą.

  • Namų automatizavimas: Integruokite "Shelly 1PM Mini Gen4" į savo namų automatizavimo sistemą, kad galėtumėte sukurti pasirinktines scenas ir tvarkaraščius savo prietaisams.

  • Energetinis efektyvumas: Pasinaudokite galios matavimo funkcija, kad nustatytumėte daug energijos naudojančius prietaisus ir priimtumėte pagrįstus sprendimus, kurie pagerintų bendrą energijos vartojimo efektyvumą jūsų namuose.

  • Tolydus stebėjimas: Stebėkite savo prietaisus net ir nebūdami namuose. Nuotolinės prieigos funkcija leidžia stebėti ir valdyti prijungtus prietaisus iš bet kurios vietos, kurioje yra interneto ryšys.

  • Erdvės apribotos instaliacijos: Dėl kompaktiškos konstrukcijos įrenginį galima montuoti į standartines elektros sienines dėžutes, todėl jis yra geras pasirinkimas instaliacijoms, kuriose yra mažai vietos.

Sujungimai Amazon Alexa palaikomos galimybės

Taip

"Google Smart Home" palaikomos savybės

Taip

Samsung SmartThings palaikomos savybės

Taip

Supaprastinta vidinė schema

Įrenginio elektrinės sąsajos Įvestys
  • 1 jungiklio/mygtuko įvestis su varžtiniu gnybtu

  • 2 maitinimo šaltinio įėjimai ant varžtinių gnybtų: N ir L

Išėjimai
  • 1 relinė išvestis su galios matavimu ant varžtinio gnybto

Sujungiamumas
  • Wi-Fi

  • Bluetooth

  • Zigbee

Saugumo funkcijos
  • Apsauga nuo perkaitimo

  • Apsauga nuo viršįtampių

  • Apsauga nuo viršįtampių

  • Apsauga nuo viršįtampių

Palaikomi apkrovos tipai
  • Rezistyvinė (kaitrinės lemputės, šildymo prietaisai)

  • Kondensaciniai (kondensatorių baterijos, elektroninė įranga, variklių paleidimo kondensatoriai)

  • Indukciniai (LED šviesos diodų tvarkyklės, transformatoriai, ventiliatoriai, šaldytuvai, oro kondicionieriai)

Vartotojo sąsaja Įvestys
  • Vienas (valdymo) mygtukas

    • Paspauskite ir palaikykite 5 sekundes, kad įjungtumėte įrenginio prieigos tašką ir "Bluetooth" ryšį.

    • Spauskite ir palaikykite 10 sekundžių, jei norite atstatyti įrenginio gamyklinius parametrus.

    • Paspauskite 5 kartus iš eilės, kad perjungtumėte Įrenginį iš "Matter" programinės įrangos (numatytoji) į "Zigbee".

    • Paspauskite 3 kartus iš eilės, kad Įrenginys būtų įjungtas į "Zigbee" įjungimo režimą. Šiuo režimu Įrenginys išlieka 2 minutes ir jį galite rasti namų automatizavimo platformoje per "Zigbee Hub".

Išvestys
  • LED (vienspalvė) indikacija

    • AP (prieigos taškas) įjungtas ir "Wi-Fi" išjungtas:
      1 sekundė ĮJUNGTA / 1 sekundė IŠJUNGTA

    • "Wi-Fi" įjungtas, bet neprijungtas prie "Wi-Fi" tinklo:
      1 sekundė ĮJUNGTA / 3 sekundės Išjungta

    • Prisijungta prie "Wi-Fi" tinklo:
      Nuolat ĮJUNGTA

    • "Cloud" įjungtas, bet neprijungtas:
      1 sekundė ĮJUNGTA /5 sekundės IŠJUNGTA

    • Prisijungta prie "Shelly Cloud":
      Nuolat ĮJUNGTA

    • OTA (Over the Air Update):
      ½ sekundę ĮJUNGTA / ½ sekundę IšJUNGTA

    • Mygtukas nuspaustas ir laikomas 5 sekundes:
      ½ sekundė ĮJUNGTA / ½ sekundė IšJUNGTA

    • Mygtuko paspaudimai ir laikymas 10 sekundžių:
      ¼ sekundė ĮJUNGTA / ¼ sekundė Išjungta

Pateiktas sąrašas pradedamas nuo pradinės įrenginio būsenos ir mažiausio prioriteto. Kiekviena kita būsena panaikina ankstesnę.

Specifikacijos

Kiekis

Vertė

Fizinis

Dydis:

29x34x16 ±0,5 mm

Svoris:

18 ±1 g

Srieginių gnybtų didžiausias sukimo momentas:

0,4 Nm / 3,5 lbin

Konduktoriaus skerspjūvis:

0,2-2,5 mm² / 24-14 AWG (vientisieji, daugiasiūliai ir įvoriniai gnybtai)

Konduktoriaus ilgis be juostelių:

6-7 mm / 0,24-0,28 in

Montavimas:

Sieninė dėžutė

Korpuso medžiaga:

Plastikas

Spalva:

Raudona, C-3%; M-100%; Y-70%; K-12%

Jungčių spalva:

Šviesiai pilka (pelės pilka)

Aplinkosauginis

Ambientinė darbo temperatūra:

Nuo 20 °C iki 40 °C / nuo 5 °F iki 105 °F

Drėgmė:

30-70 % RH

Maksimalus aukštis:

2000 m / 6562 pėdų

Elektrinė

Elektros energijos tiekimas:

110-240 V kintamosios srovės

Trumpaveikslas:

Jokio kontakto, 1 polio, &mikro; kontaktas

Išorinė apsauga:

B arba C požymis,

max. 10 A maks. vardinė srovė,
min. 6 kA pertraukimo vardinė vertė,
3 energijos ribojimo klasė

Išėjimo grandinių vardiniai parametrai

Didžiausia perjungimo įtampa:

240 VAC

Didžiausia perjungimo srovė:

8A/240 VAC

Galios matavimas:

Taip

Įtampos apsauga / išjungimas:

Taip

Srovės apsauga / išjungimas:

Taip

Maksimalios galios apsauga / išjungimas:

Taip

Jutikliai, matuokliai

Vidinis temperatūros jutiklis:

Taip

Radijas

Wi-Fi

Protokolas:

802.11 b/g/n

RF juosta:

2412 - 2472 MHz

Maks. RF galia:

< 20 dBm

Diapazonas:

Už 30 m patalpose ir 50 m lauke
(priklauso nuo vietos sąlygų)

Bluetooth

Protokolas:

5.0

RF juosta:

2402 - 2480 MHz

Maks. RF galia:

< 4 dBm

Diapazonas:

Daugiau kaip 10 m patalpose ir 30 m lauke
(priklauso nuo vietos sąlygų)

Zigbee

Protokolas:

802.15.4

RF juostos:

2400-2483,5 MHz

Maks. RF galia:

< 20 dBm

Diapazonas:

Daugiau kaip 100 m (328 pėdų) patalpose ir 300 m (984 pėdų) lauke
(priklauso nuo vietos sąlygų)

Mikrovaldiklio blokas

CPU:

ESP-Shelly-C68F

Blykstė:

8 MB

Firmware galimybės

Tvarkaraščiai:

20

Webhooks (URL veiksmai):

20 su 5 URL kiekviename kabliuke

Scripting:

Taip

MQTT:

Taip

Pagrindinės laidų schemos

Legenda

Terminalai

Laidai

SW

Perjungiklio (valdant O) įvesties gnybtas

L

Gyvąjį (110-240 V kintamosios srovės) laidą

O

Krovos grandinės išėjimo gnybtas

N

Neutralus laidas

L

Pajungimo (110-240 V) gnybtas

N

Neutralusis gnybtas
