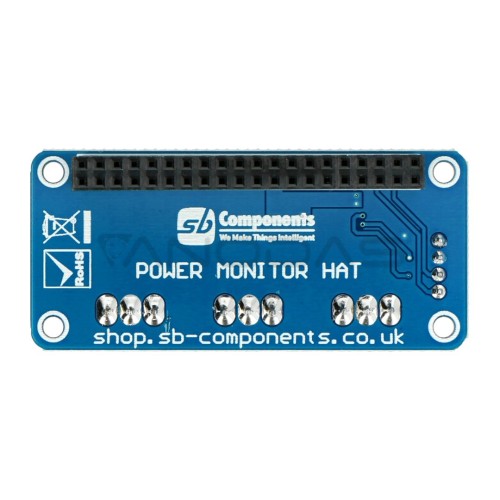

Galios stebėjimo HAT - skirtas Raspberry Pi - SB Components SKU20805

Gamintojas: SB components
Prekės kodas: AN-20407
Prieinamumas: Prekių pristatymas 4-6 d.d.
Planuojama gavimo data po užsakymo: 2025-05-09
23.95€ 30.00€
Be mokesčių: 19.80€

Kiekis

SB Components pagamintas Raspberry Pi priedėlis. Įrengti 3 matavimo kanalai, leidžia tiesiogiai stebėti tam tikro kanalo srovę, įtampą ir energijos suvartojimą. Jis matuoja išėjimo galią per papildomą daugiklio registrą, kuris padeda vartotojui gauti teisingus rodmenis. Jis sąveikauja su Raspberry Pi moduliu per I2C arba SMBus sąsają. Jis maitinamas 3,3 V arba 5 V.

Pagrindinės savybės:
  • Įrengtas standartinis 40 kontaktų lizdas, suderinamas su Raspberry Pi serijos plokštėmis
  • Dizainas ir kaiščiai leidžia kaupti modulius ir neriboja Raspberry Pi išplėtimo papildomais priedėliais
  • Jis užtikrina stebėjimą 3 kanalais. Naudoja I2C / SMBus sąsają, dėl kurios visas procesas yra mažas
  • Priedėlyje yra 12 bitų ADC, kuris konvertuoja analoginį signalą į skaitmeninį
  • Įtampos matavimo diapazonas yra nuo 0 V iki 26 V
  • Jame yra įmontuoti 0,1 Ω 1% rezistoriai, leidžiantys abiejose pusėse išmatuoti iki 3,2 A
  • Jame yra I2C jungtis, skirta prijungti prie kitų plokščių
Specifikacijos:
  • Tipas: įtampos monitorius, srovės suvartojimo skaičiuoklė
  • Paskirtis: Raspberry Pi priedėlis
  • Darbinė įtampa: 3,3 V arba 5 V
  • Sąsaja: I2C / SMBus
  • Atrankos rezistorius: 0,1 Ω 1%
  • Įtampos matavimo diapazonas: nuo 0 V iki 26 V
  • Srovės matavimo diapazonas: iki 3,2 A
  • Skiriamoji geba: 0,8 mA (diapazonas iki 3,2 A)
  • Kanalų skaičius: 3
  • ADC: 12 bitų
  • Tvirtinimo angos: 3 mm
  • Matmenys: 65 x 30 mm
Komplekte:
  • Galios stebėjimo HAT - srovės suvartojimo stebėjimo priedėlis - skirtas Raspberry Pi - SB Components SKU20805
  • Tvirtinimo tarpiklis nuo kaiščio iki lizdo - 2 vnt
  • Tvirtinimo elementai Raspberry Pi (varžtas ir montavimo dangtelis) - 2 vnt
