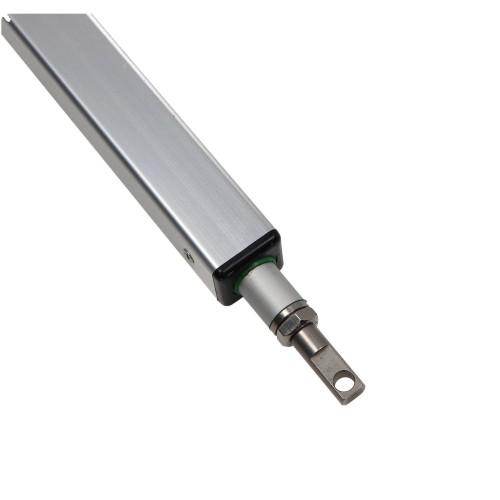

FY021 linijinė elektrinė pavara 500N 10mm/s eiga 300mm

Gamintojas: Wagney
Prekės kodas: MX-IW-FY021-24-10-300
Prieinamumas: Prekių pristatymas 6-11 d.d.
Planuojama gavimo data po užsakymo: 2025-05-23
181.50€
Be mokesčių: 150.00€

Kiekis

FY021 serijos linijinė pavara yra pramoninė, kompaktiška elektrinė pavara, kurios keliamoji galia 500 N ir eiga 300 mm, skirta mažoms apkrovoms.

Linijinių pavarų pritaikymas:
  • Langų ir durų atidarymas
  • Mašinų elementų tiesinės pavaros
  • Plačiai naudojamas įrenginiuose, kuriuose montavimo vieta yra ribota
  • „Sekimo“ diegimas fotovoltiniuose įrenginiuose
  • Išmaniųjų pastatų įrangos elementų judėjimo realizavimas
  • Pneumatinių pavarų keitimas vietose, kur nėra prieigos prie suspausto oro įrenginių
Linijinės pavaros konstrukcija:

FY021 elektrinės pavaros korpusas pagamintas iš patvaraus aliuminio lydinio, stūmoklio kotas – storasienis aliuminio vamzdis. Pavaros užtikrina sandarumą IP54 lygiu – nerekomenduojame jų naudoti ten, kur jos tiesiogiai liečiasi su vandeniu.

Pavara naudoja planetary pavarą, kuri garantuoja ilgą ir be gedimų veikimą. Pavarų dėžė yra sujungta su sraigtiniu mechanizmu, įmontuotu linijinės pavaros stūmoklio kote. Sraigtinis mechanizmas susideda iš trapecijos formos varžto su didelio stiprumo polimerine veržle. Šis sprendimas užtikrina ilgalaikį, be gedimų mechanizmo veikimą dėl medžiagos, iš kurios pagaminta veržlė, savaime sutepančių savybių.

Pavaros variklis yra šlifuotas nuolatinės srovės variklis, kurio vardinė galia yra 20 W. Šios pavaros vardinė įtampa yra 24 V, o tai yra labai įprastas pramonės automatikos standartas.

Elektrinės pavaros montavimas:

Šių pavarų montavimas yra įtrauktas į komplektą. Stūmoklio koto pusėje yra įsukamas kaištis su M10 sriegiu, su 8mm skyle, kitoje pusėje yra siūbuojamas laikiklis su keturiomis angomis 5mm skersmens varžtams.

Elektrinės pavaros valdymas:

Klasikinio nuolatinės srovės šepetėlinio variklio naudojimas užtikrina labai paprastą pavaros valdymą. Prijungus įtampą prie pavaros gnybtų, jis juda į priekį. Pakeitus maitinimo įtampos poliškumą, pavara susilanksto. Pavaros išplėtimo greitį galime reguliuoti reguliuodami jos maitinimo įtampą.

FY021 serijos elektrinės pavaros turi įmontuotą perkrovos mechanizmą, kuris taip pat tarnauja kaip ribiniai jungikliai. Pasiekus galinę padėtį, pavaros viduje esanti elektronika atjungia variklio įtampą ir leidžia užvesti priešinga kryptimi. Šis efektas bus pasiektas ir per daug apkraunant pavarą – ji sustos ir galės paleisti priešinga kryptimi.

Pavarą galime valdyti naudodami radijo valdymo bloką su relėmis, rankiniu būdu naudodami mygtukus ir reles, arba naudoti PLC sistemas, išmaniuosius pastatus ar kitas pažangias sistemas, pagrįstas mikrovaldikliais.


Ilgis L [mm]: 550
Serija: FY021
Darbinė temperatūra [°C]: -15°C...+45°C
Apsaugos klasė: IP54
Greitis: 10 mm/s
Jėga: 500 N (50 kg)
Diapazonas L: 300 mm
Maitinimo įtampa: 24 VDC
Maksimali srovė: 1,2A
Galiniai jungikliai: nereguliuojami
Feedback: nėra
