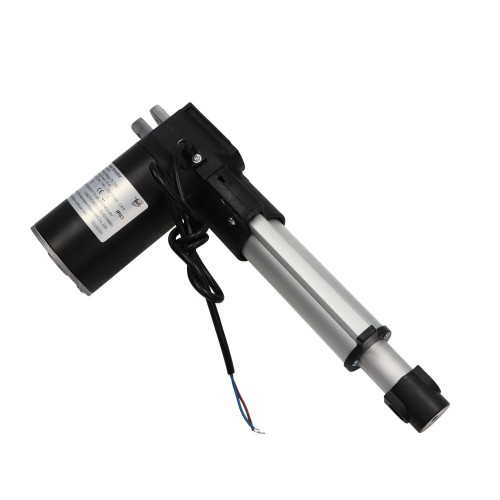

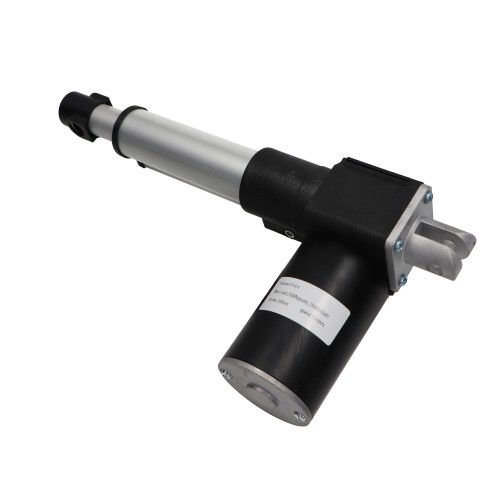

FY01 linijinė elektrinė pavara 2500N 13mm/s eiga 600mm
Prekės kodas: MX-IW-FY01-24-13-600
Prieinamumas: Prekių pristatymas 6-11 d.d.
Planuojama gavimo data po užsakymo: 2025-05-27
Be mokesčių: 93.06€
FY01 serijos linijinės pavaros yra universalios elektrinės pavaros, skirtos vidutinėms apkrovoms.
Linijinių pavarų pritaikymas:
- Langų ir durų atidarymas
- Mašinų elementų tiesinės pavaros
- Plačiai naudojamas žemės ūkyje ir automobilyje – prailginamas išleidimo vamzdis, sulankstomos pakopos
- Kilnojamieji interjero dizaino elementai
- Kilnojamieji baldai, gydomosios ir odontologinės kėdės, ligoninių lovos
- Išmaniųjų pastatų įrangos elementų judėjimo realizavimas
Linijinės pavaros konstrukcija:
FY01 elektrinės pavaros korpusas pagamintas iš patvaraus aliuminio lydinio, stūmoklio kotas – cilindrinio aliuminio profilio. Šios pavaros skirtos naudoti patalpose, todėl jų sandarumo standartas yra IP43.
Pavara naudoja sliekinę pavarą su plieniniu sliekiniu ir polimeriniu sliekiniu ratuku. Šis sprendimas garantuoja tylų ir be gedimų veikimą. Pavarų dėžė yra sujungta su sraigtiniu mechanizmu, įmontuotu linijinės pavaros stūmoklio kote. Sraigtinis mechanizmas susideda iš trapecijos formos kelių sriegių varžto su didelio stiprumo polimerine veržle. Šis sprendimas užtikrina ilgalaikį, be gedimų mechanizmo veikimą dėl medžiagos, iš kurios pagaminta veržlė, savaime sutepančių savybių.
Pavaros variklis yra šlifuotas nuolatinės srovės variklis, kurio vardinė galia yra 55 W. Šios pavaros vardinė įtampa yra 24 V, o tai yra labai įprastas pramonės automatikos standartas.
Elektrinės pavaros montavimas:
Elektrinė pavara surenkama naudojant kaiščius (yra komplekte), svyruojančius prie pagrindo ir stūmoklio koto angoje.
Elektrinės pavaros valdymas:
Klasikinio nuolatinės srovės šepetėlinio variklio naudojimas užtikrina labai paprastą pavaros valdymą. Prijungus įtampą prie pavaros gnybtų, jis juda į priekį. Pakeitus maitinimo įtampos poliškumą, pavara susilanksto. Pavaros išplėtimo greitį galime reguliuoti reguliuodami jos maitinimo įtampą.
Galiniai jungikliai yra stacionariai sumontuoti elektros pavaros korpuso viduje. Jie neleidžia stūmoklio kotui per toli išsikišti arba įstrigti atitraukiant.
Prijungus maitinimo įtampą, pavara išsitiesia tol, kol pasiekia visišką išsiplėtimą. Kai pasiekiamas visas išplėtimas, viduje esanti veržlė įjungia eigos jungiklį ir pavara sustoja. Pakeitus maitinimo šaltinio poliškumą, pavara traukiasi tol, kol bus visiškai įtraukta, ir įjungia antrąjį eigos jungiklį.
Pavarą galime valdyti naudodami radijo valdymo bloką su relėmis, rankiniu būdu naudodami mygtukus ir reles, arba naudoti PLC sistemas, išmaniuosius pastatus ar kitas pažangias sistemas, pagrįstas mikrovaldikliais.
Ilgis L [mm]: 775
Serija: FY01
Darbinė temperatūra [°C]: -50°C...+45°C
Apsaugos klasė: IP43
Greitis: 13 mm/s
Jėga: 2500 N (250 kg)
Diapazonas L: 600 mm
Maitinimo įtampa: 24 VDC
Galiniai jungikliai: nereguliuojami
Feedback: nėra
