DRV8825 žingsninių variklių valdiklis

Gamintojas: OEM
Prekės kodas: AN0214-14
Prieinamumas: Parduotuvėje Vilniuje YRA
Parduotuvėje Kaune YRA
Centriniame sandėlyje YRA
7.90€
Be mokesčių: 6.53€

Kiekis

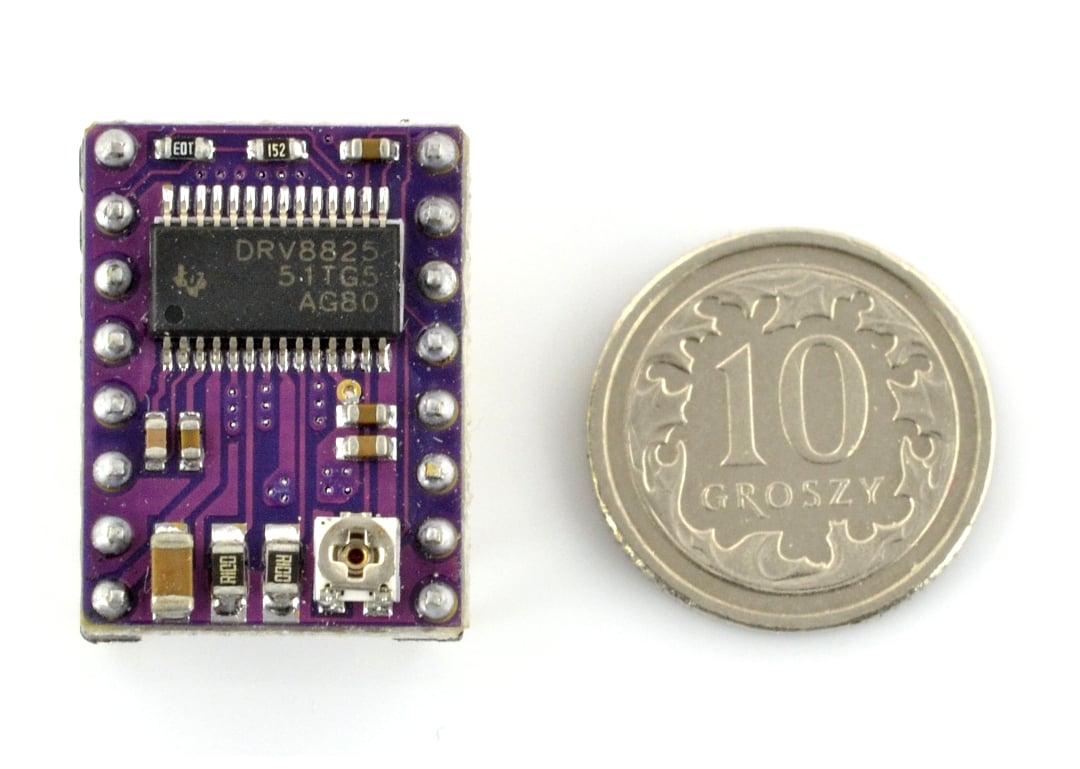

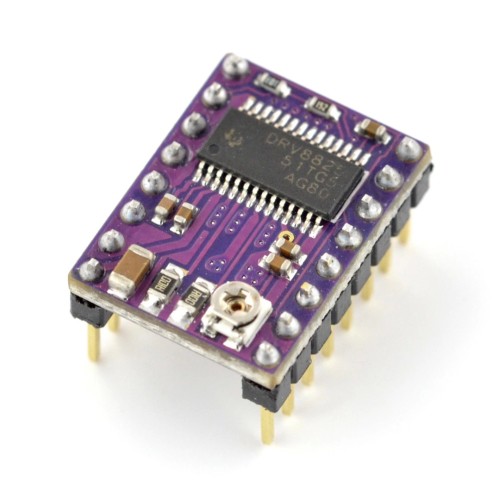

DRV8825 yra Texas Instruments gamintojo lusto žingsninių variklių valdiklio modulis, tinkantis Arduino. Jo jungčių išdėstymas toks pat, kaip populiariojo A4988, tačiau jis gali tiekti net iki 1.5A srovės ir veikti 1/32 mikrožingsnio režimu, todėl jo veikimas ypač tylus ir stabilus. Taip pat reguliuojama maitinimo srovė, įdiegta per didelės temperatūros ir srovės apsauga.


Specifikacijos:

  • Maitinimo įtampa: 12V - 24V
  • Vienos ritės nuolatinė srovė: 1.5A
  • Didžiausia momentinė srovė ritėje: 2.5A
  • Loginės dalies maitinimo įtampa: 2.5V - 5.25V
  • Skiriamoji geba: 1, 1/2, 1/4, 1/8, 1/16 ir 1/32 žingsnių

Savybės:

  • Modulis turi paprastą žingsnių ir krypties valdymo sąsają.
  • Jis gali veikti šešiais režimais: viso žingsnio, pusės žingsnio, 1/4 žingsnio, 1/8 žingsnio, 1/16 žingsnio ir 1/32 žingsnio.
  • Jis užtikrina didžiausios variklio srovės valdymą potenciometru, kuris leidžia naudoti didesnę nei vardinę maitinimo įtampą varikliams.
  • Varikliai gali būti maitinami nuo 12V iki 24V įtampa.
  • Srovės suvartojimas iki 2.5A (1.5A be išorinio aušinimo).
  • Integruoto įtampos reguliatoriaus dėka vartotojui nereikia tiekti papildomos energijos loginei daliai.
  • DRV8824 veikia su sistemomis, kurių loginė įtampa yra 3.3V ir 5V.

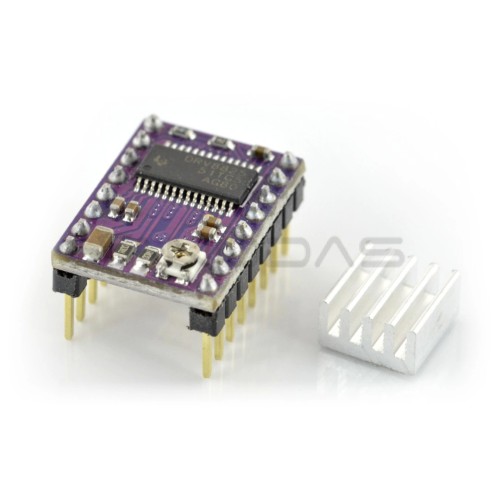

  • Apatinėje dalyje esantis neuždengtas žemės laukas leidžia lituoti aušinimo elementus.

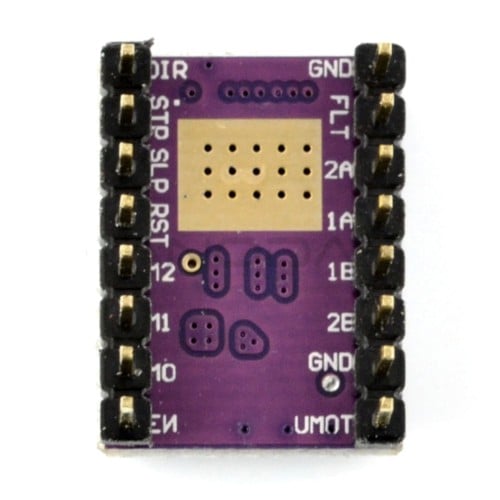

  • Modulis yra suderinamas su A4988 valdikliu pagrįsta sistema pagal dydį ir kaiščius.
