DRV8434A žingsninio variklio valdiklis 48V/2A - Pololu 3764

Gamintojas: Pololu
Prekės kodas: AN-22217
Prieinamumas: Laikinai Neturime
18.00€
Be mokesčių: 14.88€
Žingsninio variklio valdiklio modulis, pagrįstas Texas Instruments lustu DRV8434A. Juo galima valdyti variklį, kurio maksimali vartojama srovė yra iki 2 A vienai ritei, maitinamą įtampa nuo 4,5 V iki 48 V. Galima rinktis iš plataus žingsnių skiriamosios gebos - nuo pilnos iki 1/256 žingsnio. Srovės reguliavimas su įmontuotu potenciometru leidžia naudoti didesnę nei vardinė variklio įtampa, kad būtų pasiektas didesnis žingsnių greitis. Dėl integruoto įtampos reguliatoriaus naudotojui nereikia papildomai maitinti loginės dalies. Modulis dydžiu ir kontaktų skaičiumi suderinamas su A4988 valdiklio pagrįsta sistema, todėl gali būti naudojamas kaip jos pakaitalas.

Pagrindinės savybės:
  • Vieno dvipolio žingsninio variklio valdymas
  • Paprasta sąsaja
  • Galimybė dirbti vienuolika režimų: pilnu žingsniu su 100% srovės, pilnu žingsniu su 70% srovės 1/2-, 1/4-, 1/8-, 1/16-, 1/32-, 1/64-, 1/128-, 1/256 žingsnio
  • Maitinimo įtampos diapazonas nuo 4,5 V iki 48 V
  • Srovės suvartojimas iki 2 A vienai ritei (1,2 A nepertraukiamai)
  • Srovės reguliavimas naudojant įmontuotą potenciometrą leidžia pasiekti didesnį žingsnių greitį
  • Įmontuotas įtampos reguliatorius
  • Apsauga nuo perkaitimo, trumpojo jungimo ir didžiausios srovės viršijimo

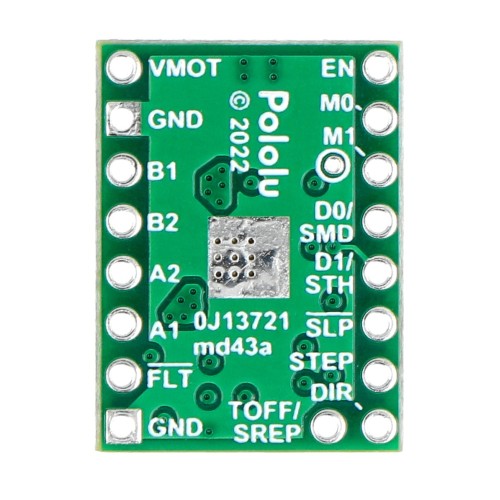

  • Neuždengtas masės laukas iš apačios, skirtas aušinimo elementams lituoti
  • Modulis pagal dydį ir kaiščius suderinamas su sistema, pagrįsta A4988 valdikliu
Specifikacijos:
  • Maitinimo įtampa: nuo 4,5 V iki 48 V
  • Nuolatinė srovė vienai ritei: 1.2 A
  • Didžiausia momentinė srovė vienai ritei: 2 A
  • Loginė maitinimo įtampa: nuo 1,8 V iki 5,5 V
  • Veikimo režimų skaičius: 11
  • Matmenys: 20 x 15 mm
  • Svoris: 1,3 g
