DFRobot saulės energijos valdiklis 9 V / 12 V / 18 V

Gamintojas: Dfrobot
Prekės kodas: AN-12496
Prieinamumas: Laikinai Neturime
54.60€
Be mokesčių: 45.12€

Saulės baterijų energijos valdymo modulis. Maitinamas 9 V / 12 V / 18 V skydais. Jame rasite keitiklį su 5 V / 1,5 A; 3,3 V / 1 A; 9 V, 12 V / 0,5 A išėjimais, todėl gali būti naudojamas kaip 3,7 V Li-Pol baterijų įkroviklis arba USB įkroviklis. Modulis taip pat turi daugybę apsaugų: nuo atvirkštinio poliškumo, per aukštos temperatūros, trumpojo jungimo.

Pagrindinės funkcijos:

  • MPPT pastovios įtampos algoritmas, didinantis saulės kolektoriaus efektyvumą
  • Saulės skydelio įėjimo įtampa nuo 7 iki 30 V
  • Skirtingi įkrovimo režimai: saulės / kintamosios srovės adapteris / USB įkroviklis (maksimali srovė 2 A)
  • Trys atskirai valdomi, reguliuojami įjungimo / išjungimo maitinimo šaltiniai, skirti mažos galios programoms
  • Keraminiai kondensatoriai (MLCC), saugūs, stabilūs, aukštos kokybės
  • Įvairios apsaugos priemonės
  • USB jungtis su ESD

Specifikacijos:

  • Modelis: LTC3652
  • Saulės įėjimo įtampa: nuo 7 V iki 30 V
  • Baterijos įvestis: Li-Pol 3,7 V 1C
  • Įkrovimo srovė: maks. 2 A
  • Įkrovimo ribinė įtampa: 4,2 V ±1%
  • MPPT įtampos nustatymai: OFF / 9 V / 12 V / 18 V
  • USB įėjimo įtampa: 5 V
  • Reguliuojamas maitinimo šaltinis:
    • OUT1: 5 V / 1,5 A
    • OUT2: 3,3 V / 1 A
    • OUT3: 9 V / 12 V / 0,5 A
  • Reguliuojamas maitinimo šaltinis:
    • OUT1: 86% esant 50% apkrovai
    • OUT2: 92% esant 50% apkrovai
    • OUT3 (9 V): 89% esant 50% apkrovai
  • USB įkrovimo efektyvumas: 84% esant 1 A
  • Saulės įkrovimo galia (18 V): 78% esant 1 A
  • Maksimali budėjimo srovė: mažiau nei 3 mA
  • Saugumas:
    • BAT IN: nuo perkrovos / nuo iškrovos / nuo per didelės srovės / nuo atvirkštinio poliškumo
    • OUT1 - OUT-2 / USB išvestis: prieš trumpąjį jungimą / per didelę srovę / prieš perkaitimą
    • SOLAR IN: prieš atvirkštinį poliškumą
  • Darbinė temperatūra: nuo -40 °C iki 85 °C
  • Matmenys: 78 x 68 mm

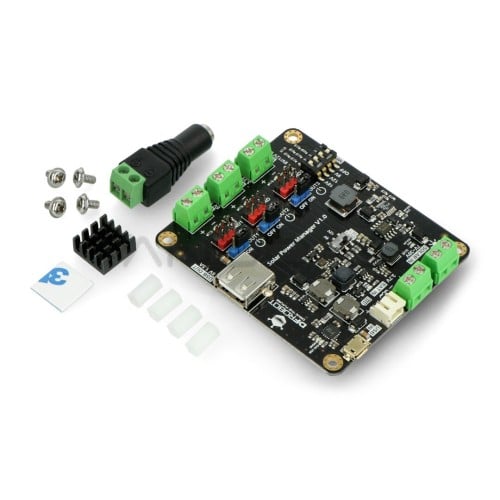

Komplekte:

  • 3x juodas trumpiklis
  • 4x nailono tarpinė M3
  • 4x M3 varžtas
  • Aliuminis aušintuvas 14 x 14 mm
  • Šilumos laidumo pasta iš silikono 14 x 14 mm
  • DC lizdo adapteris

Nuorodos:
Gamintojo puslapis
Manualas
