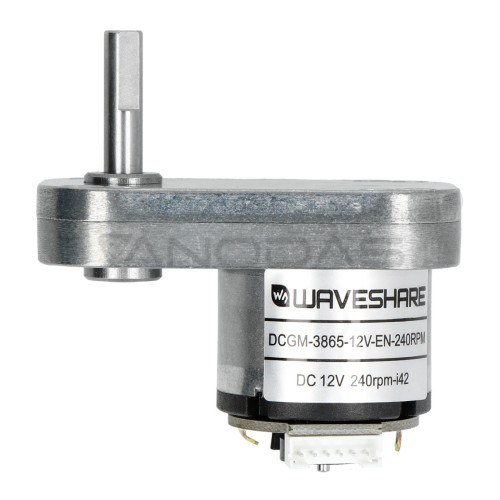

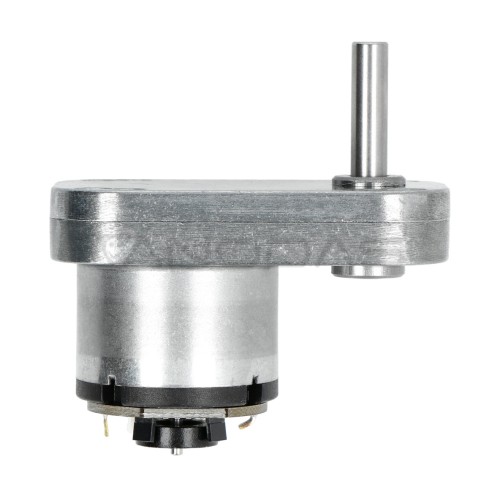

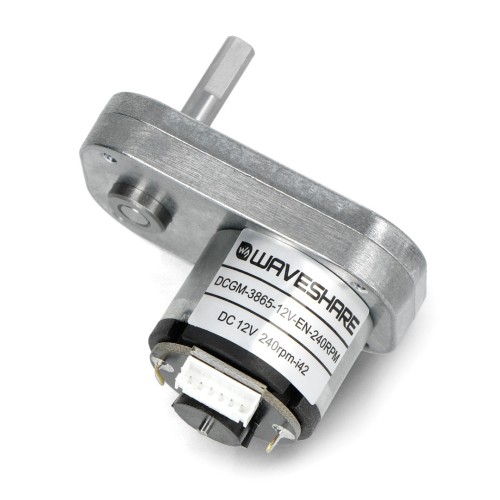

DC 12V 240RPM L tipo variklis su metaline pavarų dėže - magnetinis Hall enkoderis - Waveshare 22346

Gamintojas: Waveshare
Prekės kodas: AN-21869
Prieinamumas: Laikinai Neturime
18.80€
Be mokesčių: 15.54€
DC variklis - L formos krumpliaratinis variklis. Įrengti krumpliaračiai su metaliniais krumpliaračiais ir magnetiniu Hall koduotoju. Modulis neturi savaiminio stabdymo funkcijos, o variklio išėjimo veleną galima pasukti rankiniu būdu. Siūlomas variklis pirmiausia naudojamas robotuose su trumpa ratų baze. Laisvosios eigos greitis siekia net 240 aps./min. Maitinimo įtampa yra 12 V DC.

Pagrindinės savybės:
  • L formos modulis, skirtas robotams su trumpa ratų baze
  • 11 laidų Hall efekto enkoderis
  • Tuščiosios eigos greitis iki 240 aps/min
  • Sukimo momentas su sustabdytu velenu gali siekti 8,5 kg/cm
  • Nominali apkrova - 4 kg/cm
  • Patogi 6 kontaktų jungtis, kurios rastras 2 mm
Specifikacijos:
  • Variklio techninė specifikacija:
    • Gamintojo dalies numeris: DCGM-3865-12V-PL-240RPM
    • Darbinė įtampa: 12 V
    • Vardinė galia: 5,2 W
    • Sukimo skaičius be apkrovos: 240 aps./min
    • Sukimo momentas su sustabdytu velenu: ≥ 8,5 kg/cm
    • Didžiausias srovės suvartojimas be apkrovos: 0.15 A
    • Didžiausias srovės suvartojimas sustojus velenui: ≤ 3,5 A
    • Vardinė apkrova: 4 kg/cm
    • Hall daviklio skiriamoji geba: pagrindinė 11 PPR × 42 = 462 PPR
    • Nominalusis greitis: 125 aps./min
    • Reduktoriaus perdavimo santykis: 1:42
  • Techninė daviklio specifikacija:

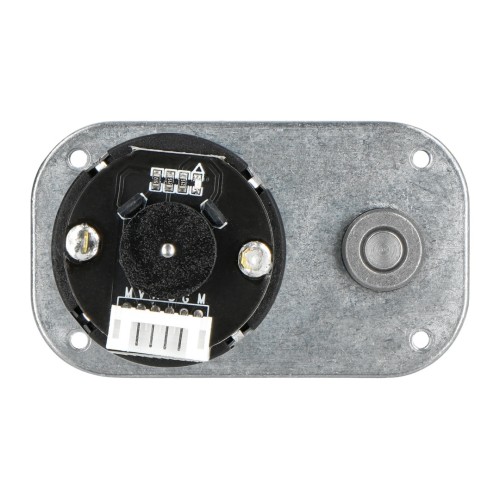

    • Tipas: AB dviejų fazių inkrementinis magnetinis Hall daviklis
    • Linijinis greitis: bazinis impulsas 11 PPR x pavarų perdavimo skaičius
    • Maitinimo įtampa: 3,3 V / 5 V DC
    • Sąsaja: 6 kontaktų jungtis 2,54 mm rastro
    • Išėjimo signalo tipas: kvadratinės bangos AB fazė
    • Reakcijos dažnis: 100 kHz
    • Pagrindiniai impulsai: 11 PZR
    • Magnetinių polių skaičius: 22
Komplekte:

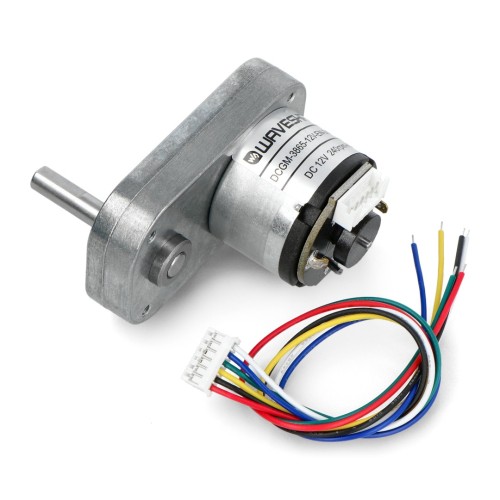

  • L variklis su metaline pavara - 12V 240RPM - magnetinis Hall enkoderis - 1 vnt
  • Jungiamasis laidas su 6 kontaktų jungtimi - 1 vnt
