2 CH UART į Ethernet keitiklis, nuosekliojo prievado skaidraus perdavimo modulis

Gamintojas: Waveshare
Prekės kodas: AN-20549
Prieinamumas: Laikinai Neturime
17.40€
Be mokesčių: 14.38€

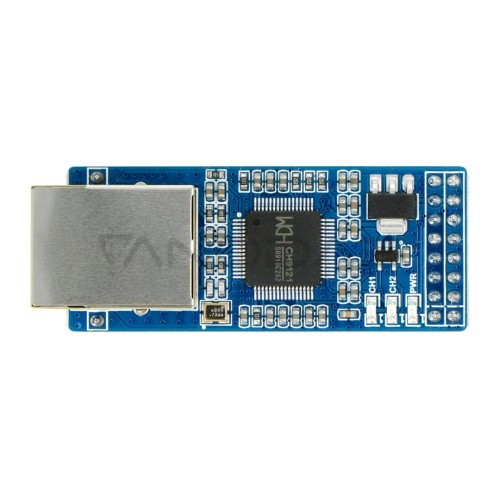

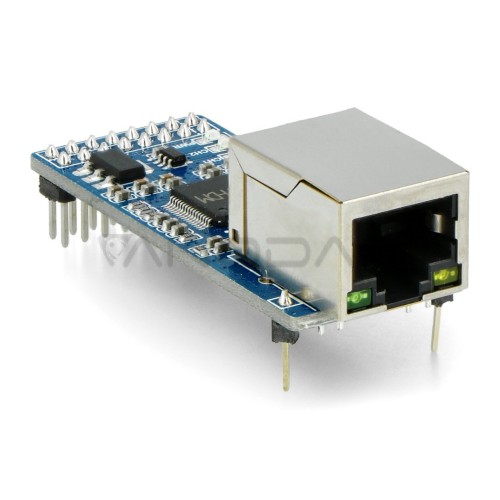

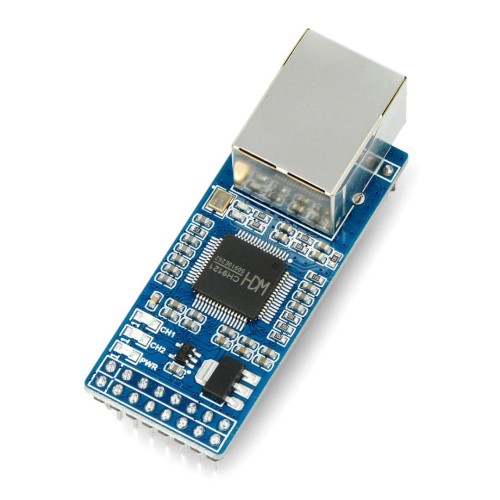

2-CH UART į Ethernet keitiklis yra modulis, leidžiantis sąveikauti tarp TTL UART ir RJ45 Ethernet. Tai leidžia dvikryptį, skaidrų duomenų perdavimą. Modulis turi CH9121 lustą ir pasižymi dideliu duomenų perdavimo greičiu, mažu energijos suvartojimu ir dideliu veikimo stabilumu. Modulis leidžia nuotoliniu būdu valdyti kelis kliento įrenginius su keliais nuosekliaisiais prievadais – visa tai per vieną žiniatinklio serverį.

Pagrindinės savybės:
  • Integruoti Ethernet MAC ir PHY sluoksniai
  • Dvikryptis skaidrus duomenų perdavimas tarp UART ir Ethernet
  • Auto-MDI/MDIX, automatinis aptikimas ir perjungimas
  • KeepAlive, programinės įrangos atnaujinimas tinkle
  • Automatinė IP adreso ir DNS domeno prieiga per DHCP
  • Tinklo parametrų, tokių kaip lusto režimas, prievadas, IP, konfigūravimas naudojant pagrindinio kompiuterio programinę įrangą arba UART komandą
  • Keturi veikimo režimai: TCP CLIENT, TCP SERVER, UDP CLIENT, UDP SERVER
  • UART sąsaja full-duplex arba half-duplex režimuose palaiko automatinį RS485 RX/TX jungiklį
Specifikacijos:
  • Modulio tipas: keitiklis
  • Keitiklio tipas: UART į Ethernet
  • Kanalų skaičius: 2
  • Transmisijos tipas: dvikryptė transmisija, skaidri transmisija
  • Integruota grandinė: CH9121
  • Ethernet: RJ45 10 / 100 Mbps
  • Perdavimo greitis: nuo 300 bps iki 921,6 kbps
  • Duomenų bitai: 5, 6, 7, 8
  • Sustojimo bitai: 1, 2
  • Sąsajos apsauga: atvirkštinio prijungimo apsauga, ESD, apsauga nuo viršįtampių
  • Elektromagnetinė izoliacija: 1,5 kV
  • Veikimo režimas: TCP serveris, TCP klientas, UDP serveris, UDP klientas ir kt.
  • TCP serveris: konfigūruojamas nuo 1 iki 16
  • Maitinimo įtampa: 3,3 V / 5 V
  • Suderinamas su Arduino, Raspberry Pi ir STM32
  • Srovės talpa: 140 mA prie 5 V
  • Matmenys: 57,3 x 22 x 15 mm (be jungčių)
